三网融合下宽带接入网发展策略探讨

　　3 国内宽带接入网网络现状分析

　　随着国内宽带接入网的发展，目前现网主要有以下几种接入方式。

　　3.1 DSLAM在端局接入

　　DSLAM在端局接入方式的组网如图1所示，这类接入方式是国内最早发展宽带接入网时主要采用的接入方式，DSLAM设备设置在端局，从端局至用户采用铜缆传输，铜缆距离一般均超过1 km，接入速率以2~4 Mbit/s为主，由于铜缆距离较长，无法提升到更高速率。

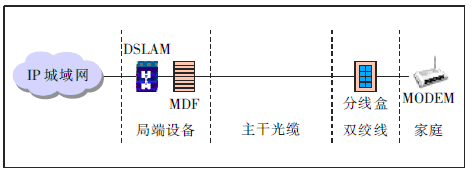

图1　 DSLAM 在端局接入方式的组网

　　大部分DSLAM设备已升级为IP内核，支持组播，支持根据PVC区分不同业务类型。

　　随着光进铜退的推进，主干电缆逐步退网被光缆取代，DSLAM在端局接入方式是目前网络改造的重点。

　　3.2 DSLAM下移接入

　　DSLAM下移接入方式的组网如图2所示，随着用户带宽需求的增加，DSLAM在端局的接入方式由于铜缆距离太长无法满足用户需求，为了缩短铜缆接入距离，将DSLAM设备放置在了接入点，使得铜缆距离缩短到500 m以内，用户接入带宽可达8~16 Mbit/s。这类接入方式是早期提升接入速率的主要方法，为了充分利用现有DSLAM设备，后期改造中也可采用此类接入方式，将端局DSLAM移到接入点。

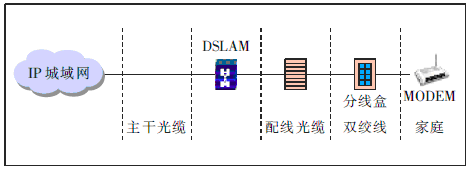

图2 　DSLAM下移接入方式的组网

　　此类接入方式DSLAM设备至端局IP城域网由主干光纤传输，随着用户带宽的提升，每端DSLAM设备上行2~4个GE，对主干光纤的需求比较大。

　　大部分DSLAM设备已升级为IP内核，支持组播，支持根据PVC区分不同业务类型。

　　3.3 传统LAN接入

　　传统LAN接入方式的组网如图3所示，部分驻地网为五类线的区域采用这类接入方式，接入距离在100 m以内，接入带宽可达100 Mbit/s。这类接入方式需多级交换机级联，对于视频业务的组播支持较差。此类接入方式对主干光纤的需求比较大。

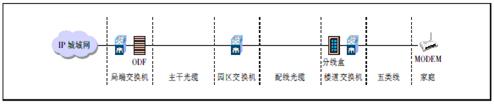

图3 　传统LAN接入方式的组网
