USB无线网络适配器在嵌入式系统中的应用

　　l 客户软件是为特定的USB设备服务的程序。USB只是一种总线协议，它的最终目的是为主机与外部设备之间提供方便快速的连接。客户软件可以理解为外部设备的驱动程序及应用程序，而不属于USB系统的一部分。它是USB系统的客户，它与USB所连接的外部设备之间进行逻辑通信。

　　l USB系统软件是在特定操作系统上支持的USB驱动程序，它独立于具体的USB设备，也独立于客户软件。

　　USB系统软件包括USB驱动(USBD)，主机软件，和主机控制器驱动(HCD)。USBD提供USB驱动接口(USBDI)与客户软件通信。客户软件通过I/O请求包(IRP)与USBD进行数据传输。同时，USBD还为客户提供了一个抽象的USB标准设备用于USB设备的配置及控制，因为这样的USB设备具有标准通道及标准控制。

　　主机软件的功能类似于USBD，出现在某些操作系统中替代USBDI来支持设备的配置及驱动的加载。

　　l 主机控制器驱动用于主机控制器的控制，由主机控制器厂商提供。HCD与USB之间的接口为主机控制器驱动接口(HCDI)。这样，USB系统就可以不关心主机控制器的具体实现，从而支持了不同的主机控制器。

　　目前，应用于PC的USB1.1 HCDI有两种实现：一种是Intel制定的UHCI(Universal Host Controller Interface)，另一种是Compaq、Microsoft 等联合制定的OHCI(Open Host Controller Interface)。但是在嵌入式系统领域里，一般由厂商或开发人员实现HCI，而不属于前两个阵营。

　　2.2 SL811HST主机控制器

　　SL811HC是Cypress公司推出的专用于嵌入式系统的USB1.1规范主控制器芯片，可以工作在USB主控制器模式或者USB从控制器模式。

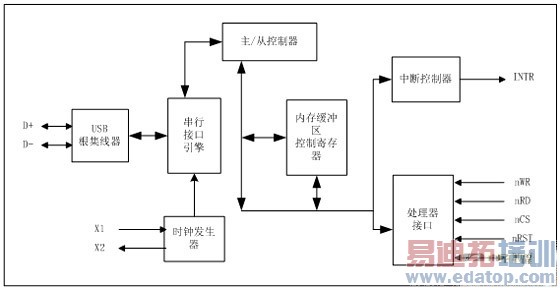

　　同基于PC的主控制器芯片不同，SL811HC直接实现了与MCU的时序粘连逻辑，而前者大多提供PCI接口。图2-2是SL811HC的功能框图。

　　图2-2 SL811HS USB 主/从控制器功能框图

　　l 主/控制器模块、RAM缓存及控制寄存器模块、串行接口引擎(SIE)是系统的核心模块。

　　l SIE模块负责USB总线与主机之间数据的串、并转换，完成总线的电气功能。

　　l BUFFER用于数据缓存。SL811HC只有一根地址线A0。A0=1用于设定偏移量， A0=0用于读写数据。读写数据应该首先指定偏移量，然后实现读取时序。该芯片也支持地址自增量读取，如果连续读或写数据端口，则缓存区的偏移量地址会自动加1。这样的设计支持了数据的快速读写。下面的代码给出了两种方式下的数据读取例程：

　　static __u8 SL811Read (hci_t * hci, __u8 offset)

　　{

　　WRITE_INDEX (offset);

　　return (READ_DATA ());

　　｝

　　static void SL811BufRead (hci_t * hci, __u8 offset, __u8 *buf, __u8 size)

　　{

　　WRITE_INDEX (offset);

　　while (size——) {

　　*buf++ = READ_DATA();

　　｝

　　｝

　　l 控制模块和控制寄存器用来控制芯片正确工作，USB总线状态也保存在寄存器中。

　　l 中断控制器和接口逻辑实现与MCU的接口。
