基于IP的河南某煤矿扩播通信系统

一、系统介绍

扩播电话在皮带集控、水泵自动化等煤矿自动化系统中的作用十分重要，但目前已有的扩播电话系统相对独立，自成体系，在与地面控制中心通话时需要单独敷设线缆。

随着防爆工业以太环网在煤炭企业应用的成熟，大唐高鸿公司推出了基于IP的煤矿扩播通信系统，可以完美的解决上面提到的问题。

基于IP的煤矿扩播通信及程控电话系统是纯数字扩播系统，音质好、抗干扰性强，不但具有传统的扩播电话系统的扩音、对讲、打点等功能，还具备定时播报、背景音乐、与地面调度台互通等扩展功能。

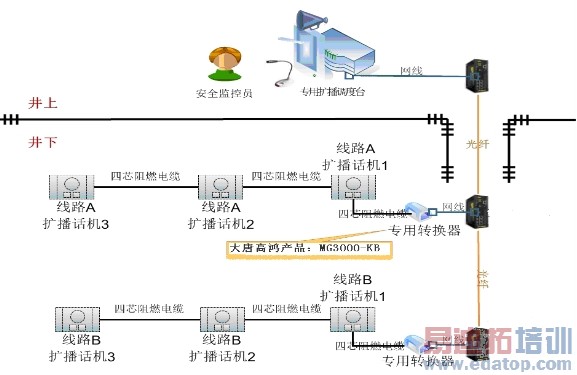

图1：系统结果示意图

二、系统结构

系统采用全分布式控制结构。主要由专用防爆转换器（MG3000-KB）、防爆扩播电话机、隔爆兼本安型电源和专用扩播调度台构成。专用扩播调度台位于地面中央控制室，专用扩播调度台与专用转换器之间采用工业以太网络连接,专用防爆转换器与防爆扩播电话机之间采用总线结构联接。

三、系统功能

在井上对一条或多条线路扩音

完成线路连接后，就可以在调度台屏幕上按下某一条或多条线路的选择按钮后，按住通话按钮直接对话筒讲话，就可以把话音传递到井下相应的线路的所有扩音电话中播出（不需要井下人员接听）。

在上对一条或多条线路打点

完成线路连接后，就可以在调度台屏幕上按下某一条或多条线路的选择按钮后，按下打点按钮，就可以让井下相应线路的所有扩音电话发出单频的打点声音（不需要井下人员接听）。

在井上同时接收井下多条线路的通话

井下的多条线路中任意一台扩音电话按下通话按钮讲话，井上调度台都可以通过扬声器听到讲话声，并且屏幕上相应线路的指示灯会闪亮。多条线路同时讲话时，如果所有选通按钮都没有按下（默认状态），则井上调度系统应当把所有声音线路的声音都播出来；如果选通了一部分线路，则只播放这些线路的声音。

四、系统特点

采用先进数字语音通信技术，基于IP通信，支持静态、动态IP地址；

支持SIP协议或是H323协议，语音编码支持G.711、G723.1、G.729A，语音清晰、QoS语音保证,适应各种网络环境；

IP扩音防爆电话机既可以与普通电话交换机连接，也可以与调度指令电话交换机连接；

可以更方便的实现背景音乐播放、触点信号遥控和急停按钮的功能；

主机界面直观友好，操作简便，功能齐全，人机界面不仅具有形象逼真的动态画面和全中文显示，还具有急停报警监视、安全确认机制和数据记录功能。

四、产品介绍

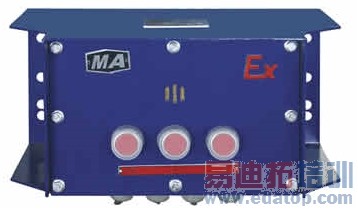

产品一、扩播话机

扩播电话机为矿用本安型扩播通信、信号联络和声光报警装置，适用于煤矿井下有瓦斯、煤尘爆炸危险的环境，也适合于煤炭、冶金、化工、建材、交通、电力、粮食等行业地面恶劣环境中使用。该电话机可以自成扩播通信和打点信号联络系统，也可通过接口装置纳入程控调度交换通信系统。接受外部控制信号，可发出声光报警信号，用于设备起动预告或报警。该产品有如下功能：

电话机用四芯电缆联通（含充电），即可组成独立的半双工全线扩播通信、报警与打点信号联络系统；

过接口可纳入程控调度交换通信系统，与可设定的某台话机通话；

任何一台话机接受外部控制信号，同线路上的各台电话均可发出声光报警信号，可用于控制系统的起动预告或其他报警；

内装浮充电池组，外部供电临时中断，通信不受影响；

浮充电池组内置可恢复保险器件，用作短路保护并确保本安性能；

具有低电压监测，确保通信系统正常工作；

坚固的钢板外壳，卓越的防护性能；

高防护等级的电缆接插件连接方式，便于现场安装接线。

产品二、专用转换器（MG3000-KB）

设备主要完成井下扩音电话信号到IP语音信号地转换功能。设备对外有两个接口：

1.模拟接口。该模拟接口是一条四芯电缆，两条是电源线，两条是信号线。电源为直流24V，信号线上是模拟信号，包括语音信号、打点信号和占线信号。

2.IP网络接口。该网络接口要求是RJ45接口，用于与工业以太网交换机连接，收发数据。数据以UDP协议数据（单播和多播都有）的形式传输。包括占线指令、挂线指令、语音流数据、打点指令和设置指令。

专用扩播调度台

主要功能：

1. 显示各线路名称

2．显示各线路通信指示

3．显示各线路在线指示

4．记录各线路最后一次打点时间

5．各线路选通按钮

6．通话按钮（支持键盘或鼠标快捷键）

7．打点按钮（支持键盘或鼠标快捷键）
