OMA DM协议在WiMAX中的应用

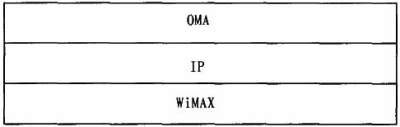

WiMAX主要关注底层协议，OMA解决上层的实际应用，而WiMAX是全IP的结构，三者的分层关系如图3所示。

图3 0MA与WiMAX的关系

2 WiMAX初始化引导

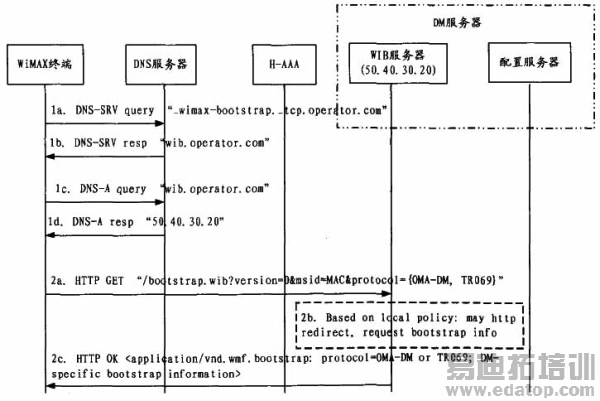

WiMAX设备在执行OMA DM时，首先也会进行引导过程。WiMAX把这个引导过程称之为WiMAX初始化引导(WIB：WiMAX Initial Boot-strap)，对应在OMA DM服务器中的部分也称为WIB服务器。WIB过程如图4所示。

图4 WIB过程

由图4可知，WIB过程可以分解成以下两个步骤：

(1)当WiMAX终端通过DHCP获得IP地址后，就会使用DNS-SRV来发现WIB服务器；

(2)使用HlTP消息在WiMAX设备和WIB服务器之间进行OTA协议类型的协商。

在第2个步骤中，注意到0TA的协议除了OMA-DM，也有可能是TR-069。现阶段的开放零售认证计划中，TR-069涉及的测试很少。WIB服务器可以直接存储引导配置信息，也可以扮演一个代理的角色来下发引导配置信息，还可以把WiMAX终端重定向到另一个WIB服务器上。

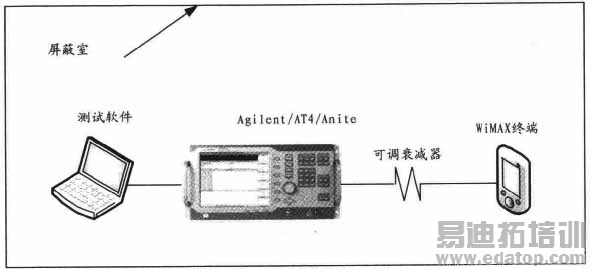

现阶段WiMAX认证项目对WIB的验证通过网络一致性测试(NCT)进行。图5是NCT的实验环境。WiMAX论坛规定NCT的认证测试系统的提供商必须来自Agilent、AT4 Wireless及Anite中的任何一家。

图5 NCT实验环境

由于WIB过程相对比较简单，测试规范目前只定义了5项测试例，验证的内容包括：

(1)WIB成功后，WiMAX终端能否发起PKG#1，以启动会话；

(2)WiMAX终端在过程"2a"中的发出的HTFP消息是否正确；

(3)WiMAX终端在过程"2c"中获得多条HITP消息时如何处理；

(4)WiMAX终端在过程"2c"中获得错误HTFP消息时如何处理；

(5)WiMAX终端获得非法的引导文件时如何处理。

作者：陈晓晨   来源：泰尔网
