VDSL2中的抗噪声技术

3 VDSL2中的紧急速率调整(SOS)技术

根据上述对SRA机制的分析，如果不需要传送更新的比特分配表和增益表，而只是发送一个切换请求和切换应答，同步消息，这样就能避免因为比特分配表和增益表传送出错而失败。为了应对串扰突然增加造成的掉线等问题，定义了一种新的OLR类型——无缝速率切换(SOS)。SOS仅使用简单的OLR请求消息和同步切换消息，而无需交换比特分配表和增益表，在线路噪声因为邻近线对的训练而突然增加的时候，线路中的误码会爆发性增加，接收器会发出SOS OLR 的请求，通过发送器发出的同步信号发送器和接收器同步切换到新的比特分配表和增益表。在接收机发起的SOS请求中，会携带一个简短的0LR消息告知发送端需要下调的比特加载值，这样发送端只需将子载波组(其中可能包括256，512或1024个子载波)中的所有子载波的比特分配值统一下调即可，避免了双方需要就每个载波的比特分配进行交换的大量数据。

SOS功能流程的触发是通过接收端实时地检测接收信号的信噪比和线路误码率，一旦发现接收机超过一定比例的子载波信噪比下降或系统误码率已经超过误码门限时，接收端则可以选择发送SOS请求消息，触发进入SOS过程。

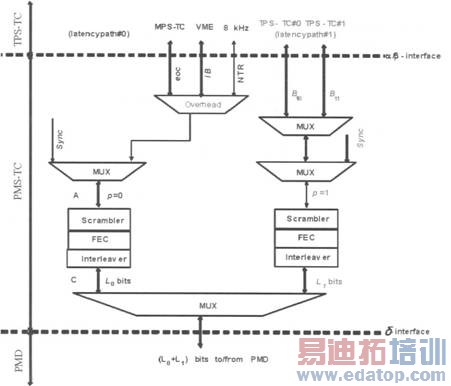

SOS请求消息的发送是通过新定义的一个嵌入控制信道"RobustEoc"发送的。"RobustEoc"是专门用于传送开销消息的逻辑通道，与数据通道复用后一起在PMD层传送。这样，在PMS-TC层的功能模型中，除了过去定义的单延迟数据通道模式和双延迟数据通道模式之外，又增加了第3种方式，即"RobustEoc" +"单数据延迟通道"(见图2)。

从图2中可以看出，与过去的PMS—TC功能模型不同的是，"RobustEoc"的数据路径(p=0)仅用于传送 VDSL2系统中的开销，且该路径上使用与普通数据路径不同的延迟参数、成帧参数、比特分配参数等，以达到更可靠传送开销消息的目标。

图2 PMS—TC功能模型："RobustEoc"+"单数据延迟通道"模式

对于SOS功能来说，整个VDSL2系统使用的子载波被分成若干个子载波组，在每个子载波组上应用相同的比特分配变换值，增益值保持不变。

每个子载波组需要调整的比特分配变化值由接收机决定，该值携带在SOSOLR消息中通过"Robust Eoc"通道传送到发射机。

通过对子载波分组并由接收机决定的比特分配变化值的方法，可以为VDSL2芯片的实现和灵活地使用SOS功能提供了各种可能。例如，当接收机在某子载波组中检测到了严重的信噪比下降，它可以采用下面各种方式：

(1)执行一次SOS过程，如果信噪比仍然不能满足要求，可以再发起一次SOS过程进一步调低比特分配值。

(2)直接降低到一个缺省的较小的比特分配值。

(3)如果可以满足最低速率要求，甚至可以直接禁止在这个子载波组上的比特分配。

(4)其它可以想得到的方法。

当发送端接收到对端发送的SOS请求消息后，根据SOS请求消息中的参数进行比特分配表的调整，并通过发送一个SyncFlag来指示接收机参数发生了变化。

至此，从接收端发起SOS 请求到双方完成SOS过程切换再到新的比特分配表，整个过程可以在数百毫秒内完成，比SRA速率调整过程提高了 1-2个数量级，VDSL2系统利用这种快速反应的机制可以有效地防止因噪声突变引起的掉线，降低线路的中断率。而增益不变则避免了在线路中产生新的不稳定噪声。

作者：程强   来源：电信网技术
