ADS谐波仿真整流+调制散射电路输入阻抗问题求助
录入：edatop.com 点击：

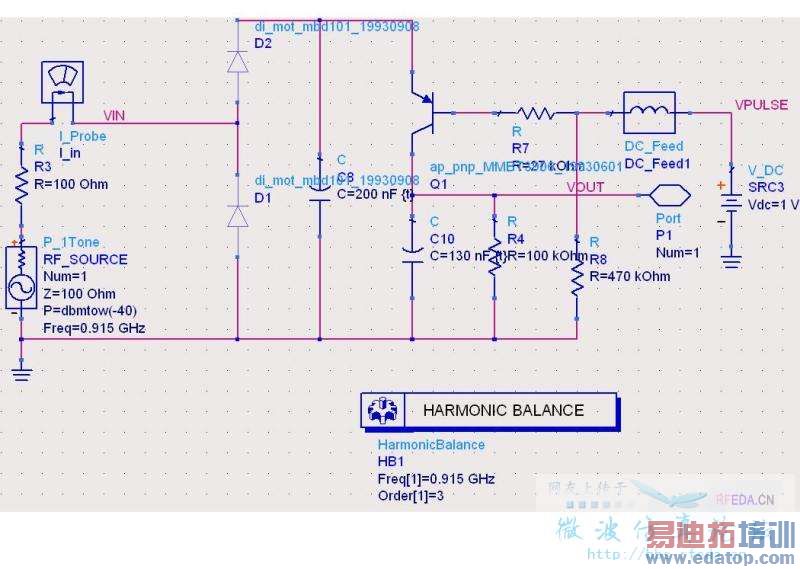

电路功能简介：由天线接收的射频信号从VIN处输入，经过整流后在VOUT处输出一个直流电压，
晶体管Q1基极处为外加调制信号，当信号为高时晶体管截止，信号为低时晶体管导通，由此改变
电路输入阻抗值，和天线间处于失配和匹配状态，在仿真时发现晶体管Q1导通和不导通完全不影响
电路的输入阻抗，我的仿真存在哪些问题？请求大家的指导，谢谢！
晶体管Q1基极处为外加调制信号，当信号为高时晶体管截止，信号为低时晶体管导通，由此改变
电路输入阻抗值，和天线间处于失配和匹配状态，在仿真时发现晶体管Q1导通和不导通完全不影响
电路的输入阻抗，我的仿真存在哪些问题？请求大家的指导，谢谢！
