ADS中计算微带线工具中的Mur,H,Hu,T,Cond,tanD,rough 代表什么参数?

录入:edatop.com    点击:
请教ADS中计算微带线工具中的Mur,H,Hu,T,Cond,tanD,rough各代表什么参数,如有解答,感激不尽.

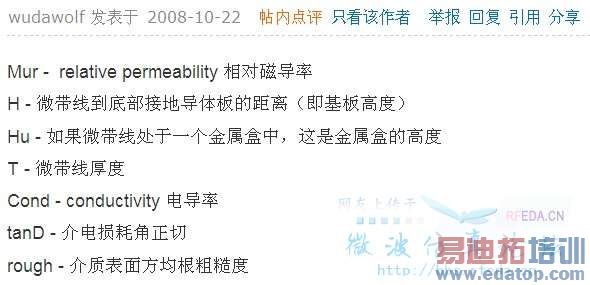

Mur -relative permeability 相对磁导率
H - 微带线到底部接地导体板的距离(即基板高度)
Hu - 如果微带线处于一个金属盒中,这是金属盒的高度
T - 微带线厚度
Cond - conductivity 电导率
tanD - 介电损耗角正切
rough - 介质表面方均根粗糙度



谢谢,感激不尽啊.



学习使用ADS,一定要学会用它里面的help,help里面经常会有示意图,每个参数会在图上做说明,还是很有帮助的。



谢谢指教!!!!!!!!!!!!



非常感谢指教!



在用ADS进行微带滤波器设计中,用LINECALC来计算微带线的长度和宽度时,E—Eff是怎么确定的,谢谢,这个问题困惑我很久了



E-Eff应该是阻抗匹配就确定了的



分别为:mur介质板,h介质板高度,hu封装高度,t微带线金属层厚度,cond金属的电导率,tand介质损耗角正切,rough粗糙度。



谢谢了
