LNA仿真的输出、输入稳定圆判定

初学ADS，想仿真一个ATF54143的LNA，于是使用了DesignGuides > Amplifi er > S-Parameter Simulations > S-Params., Noise Fig., Gain, Stability, Circles, and Group Delay)，并根据ATF54143的datasheet提供的参数做成了S2P文档，导入后进行仿真，且增加了输入、输出稳定圆工具。

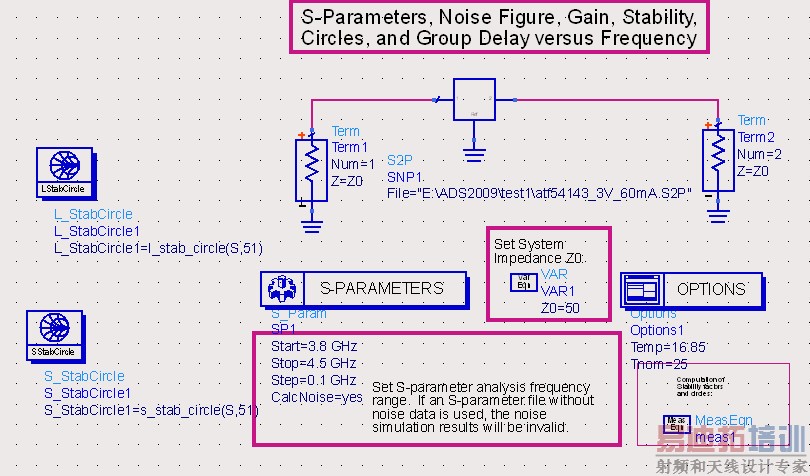

原理图如下所示：



（注：因为考虑到u_source,u_load,k在频率小3.8GHz时都小于1，即不稳定，所以仿真频率有意设置从3.8GHz开始，方便以下问题提问）

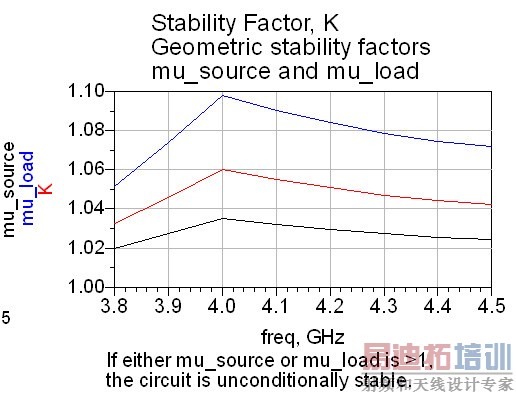

仿真结果如下所示：

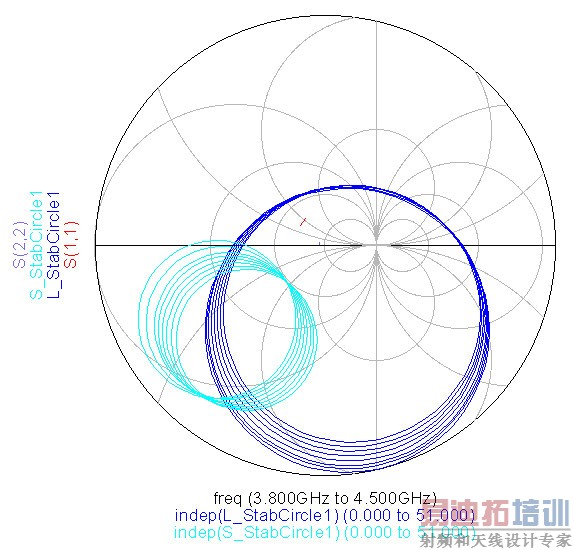

在3.8至4.5GHz范围内，u_source,u_load,k都大于1，这么说在这个频率范围内，电路工作是绝对稳定的，但是观察其输出、输入稳定圆（如下图所示）：对于输入稳定圆，由于S11是小于1的，所以稳定区在输入稳定圆圆外，可以看出该频率范围内输入稳定圆刚好与单位圆相切，因此输入端是稳定的；但观察输出稳定圆，问题来了，S22是小于1的，按理论输出端稳定区是在输出稳定圆园外，但是会发现下图中单位圆完全在输出稳定圆内，这不使输出端发生谐振吗？既然谐振了，上图的u_source,u_load,k怎么都会大于1呢？



烦请大侠解答，谢谢！

不会吧 居然还没有人回答一下我的提问！
小弟基础差 麻烦各位高抬贵手 谢谢！

难道没人懂吗？
设计LNA仿真时，要使其无条件稳定，通过输入输出稳定圆来进行判定、匹配更加直观，方向明确。难道平常大家仿真都是随便搞得电路，然后通过u_source和u_load来判断的吗？这样不得跟赌博一样碰运气吗？
求大神指教，先谢过了！
