PIN管等效模型

在ADS原理图仿真中，变容二极管可以根据相关型号的datasheet里的spice模型进行等效。

但是，PIN管中的datasheet并没有给出相关等效模型，却给出了一些电特性参数，等效模型也应该是根据这些参数给出的。我想问问，在原理图中如何根据datasheet画出PIN管的等效模型？求大神指导。

在部分公司的官网上，能够下载到某些PIN管的spice模型，比如英飞凌的BAV64-02，见附件，但是公司很久没更新，这是07年，ADS2011以后不兼容了。

我想问问各位大神，平时仿PIN管时用什么等效模型！？

附件: BAR64_02V_spice.zip (2 K)

需要大神指导

*** 叫大神太沉重!

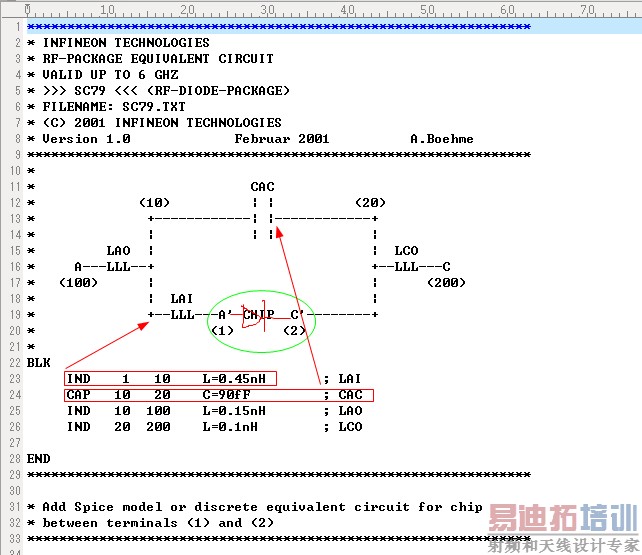

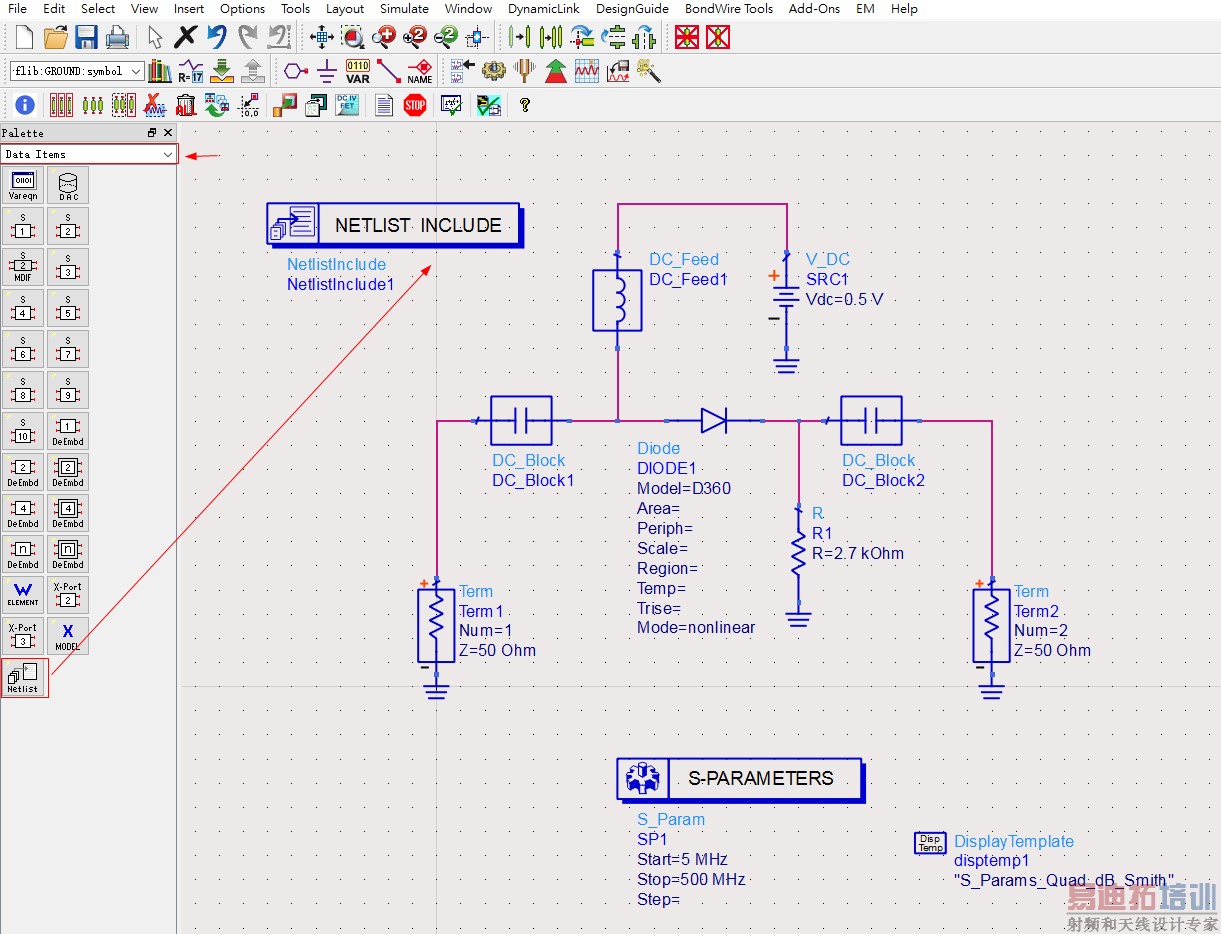

本帖要说明的是: Spice model 跟ADS是什么版别? 没有关联!你所下的文挡是spice model file (Chip)、Package data 是分开的，因此若想连封装也一并考量就参考图6所示意的方式将等效元件加于schematic中。
当然你还可以考虑在schematic中将封装与芯片再整合成一个单一的component (Symbol 的概念) <-这进阶部份你要自己再进习。

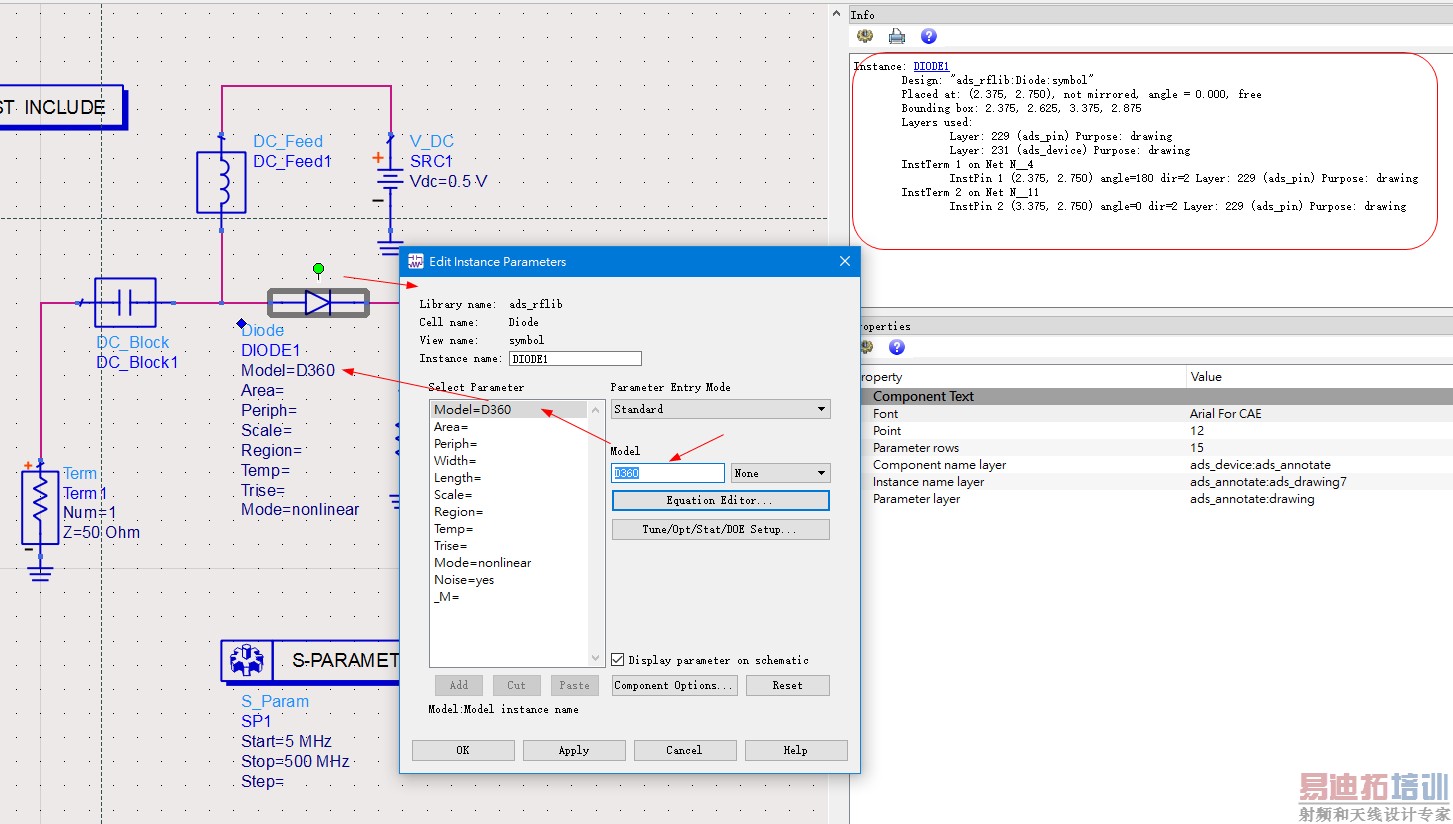

要注意这里给的只是D360 不需要后缀 .txt !





我想...文件里的说明已经告诉你该怎么做了。
