ADS仿巴伦的问题？

录入：edatop.com 点击：

那ADS仿了一下CC2430给的巴伦的参考设计电路，仿出来的特性怎么那么差。不知道是不是模型建错了。请大家帮忙看看，谢谢
这是参考设计

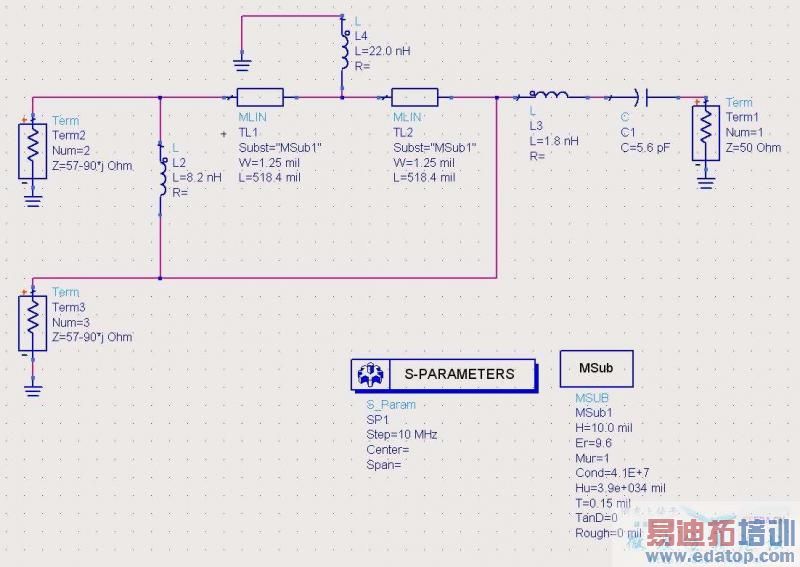

这是ADS建的模型

这是仿真所得的结果，可以看出S11很差，而且谐振点也不在2.45GHz左右。
这是为什么啊？

楼主在sweep里面为什么没有中心频率只有一个step=10M?
是不是把那两段微带线优化下？
巴伦这东西还真不懂，呵呵

LZ健的模型怎么看着也不像巴伦，是不是不应该把原理图里面1.8nH 及其后面的电路加进来做端口啊
感觉你接地的那个地方是不是应该做端口？
我不懂你的电路。说错了表怪我

本站里巴伦例子好少

我也去仿真看看
