如何将ADS的Momentum的仿真模型作为电路元件导入电路图协同仿真

1、先在ADS的Momentum中建立模型，可以将自己在其他软件中（如AUTOCAD、DESIGNER等）建立的模型导入其中，也可直接在Momentum中画
2、建立需要的端口，至于端口的建立比较讲究，有几种，分别用于不同的情况，具体请参考Momentum中关于端口的讲解

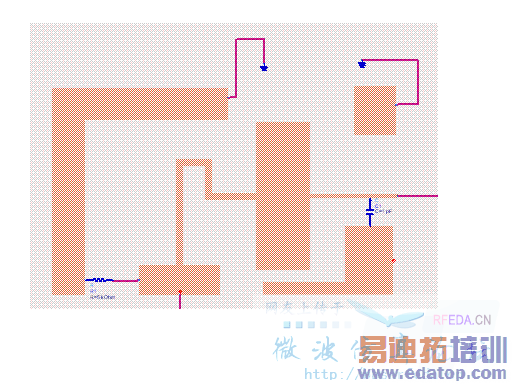

3、仿真。得到如下模型


4、 Momentum------componet----creat/update,将仿真后的模型建立一个元件
5、打开电路原理仿真界面，在display componet library中导入该元件



6、建立协同仿真原理图，仿真



建议仔细看看 Momentum的help文件

哈哈,多谢版主!!真是够详细的,谢谢了！

我现在正在做关于协同仿真方面的研究，进展很慢，想得到你的指点，可以把你的邮箱告诉我吗？

版主，能不能把端口设置方面细细的给我们讲讲啊？我试过几次，都不行，说端口加载错误

刚好用到协同仿真，真是感谢啊！
