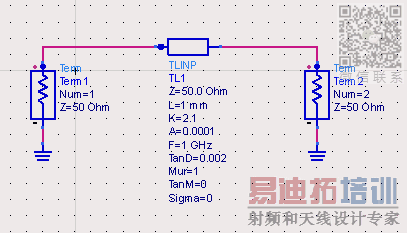

请问ADS理想传输线模型里的TILNP中参数K和A如何获得？

都用上软件了，还不看它的help，你在急什么！?  是不是软件得来太容易、不用花钱就这样糟蹋它?

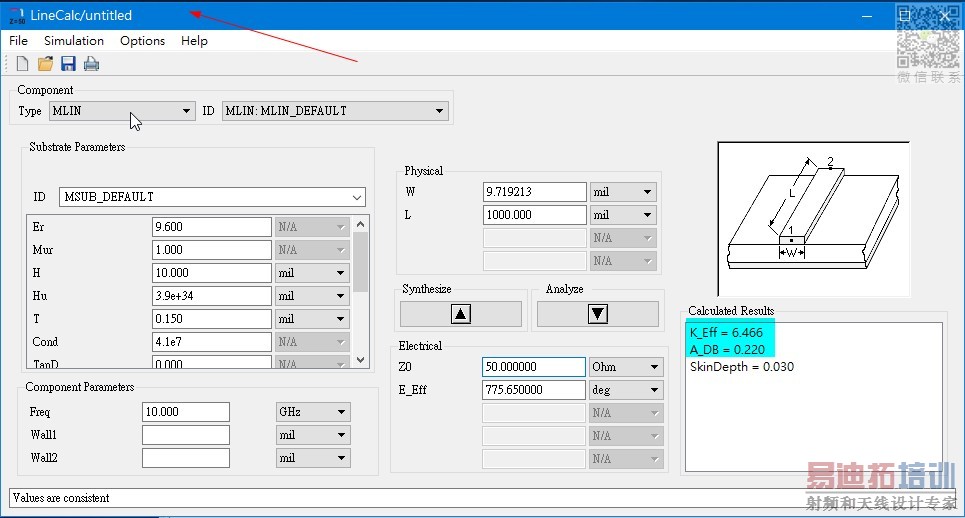

谢谢，前辈。是这样的，我想用这个TLINP来对HFSS里的悬置微带线建模，把腔体屏蔽作用的影响也考虑进去。不知道HFSS里如何得到这个A和K。还是说在这个微带线计算工具里算一下悬置微带线就可以了?谢谢。

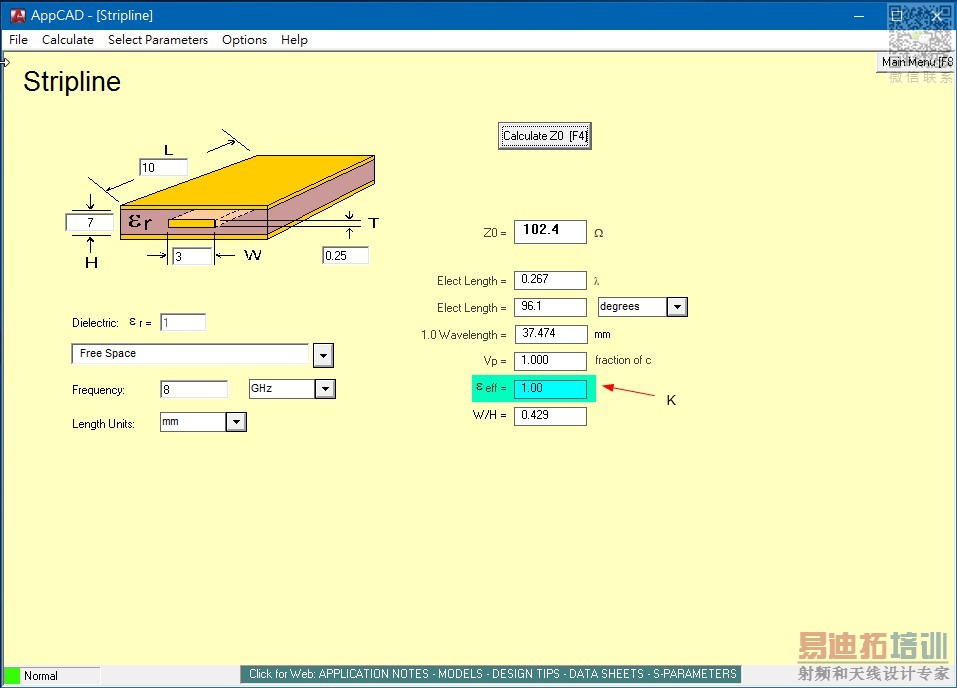

如果只是要知道A、K? 不用这么麻烦！ AVAGO官网上可以免费获得AppCAD，其中的K可以立即知道，A的话就在HFSS仿真完成后可以知道。
(如果还是想先评估A的话? 我前一篇帖文中的notes 中有方程* A(f)=A(F)......可以预估。)

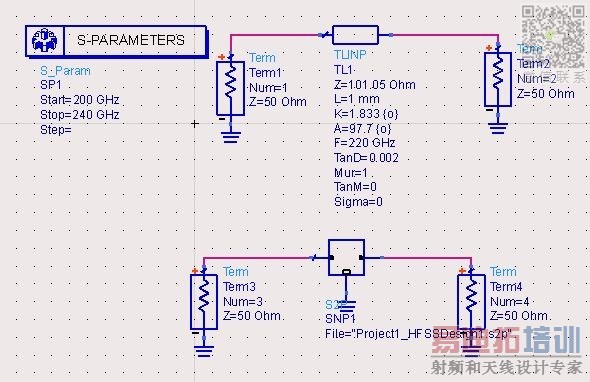

真是太感谢前辈了！我去学习学习您的文章。我想问一下这个A在HFSS中仿真完成后应该看哪个结果的值得到?另外我还想问一下在ads中看一段理想传输线的S参数，term的端口阻抗应该如何设置呢?图中的term1，term2阻抗应该设为多少?图中snp是HFSS中仿的悬置微带线的S参数。

1-.想在HFSS推导A? 那就要在HFSS的S21上截取一个点，然后以该点(频率_F) 的loss值，反推A(f)=A(F)*√ (f)/(F) ##其中(F)不得为0。
2-.这决定在你HFSS仿真中激励源的形态以及取出的S参数是否经过归一化?

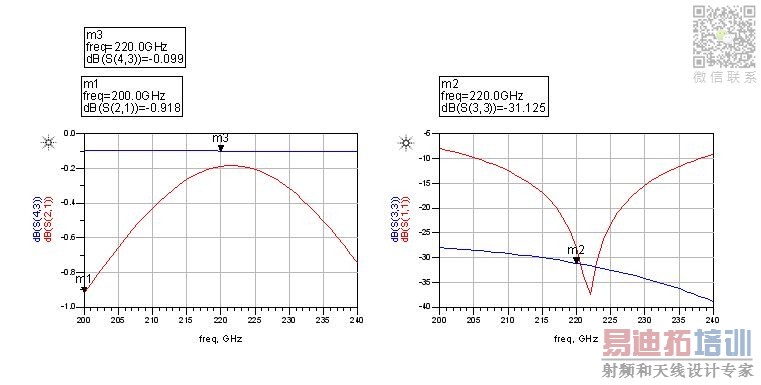

前辈，我HFSS用的波端口，端口没有归一化，SNP导出的时候也没有归一化。term3,4用50欧姆时跟HFSS的s参数结果相同。但是上面这个TLINP线仿出来s参数差别有点大呀。不知道term1,2阻抗应该选多少。我想用这个TLINP线来对HFSS中悬置微带线建模，在ads中优化hammerhead滤波器线的长度和宽度，在HFSS里优化太慢了。谢谢

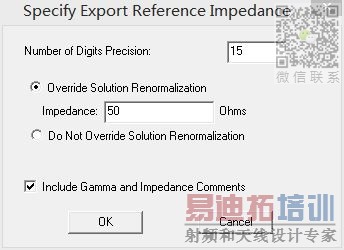

前辈我想请问一下HFSS导出snp文件的时候这里选择重新归一化到50ohm和不重新归一化到50ohm有什么区别?分别在什么情况下选择，谢谢您！
