ADS中linecacl的换算问题求助

录入：edatop.com 点击：

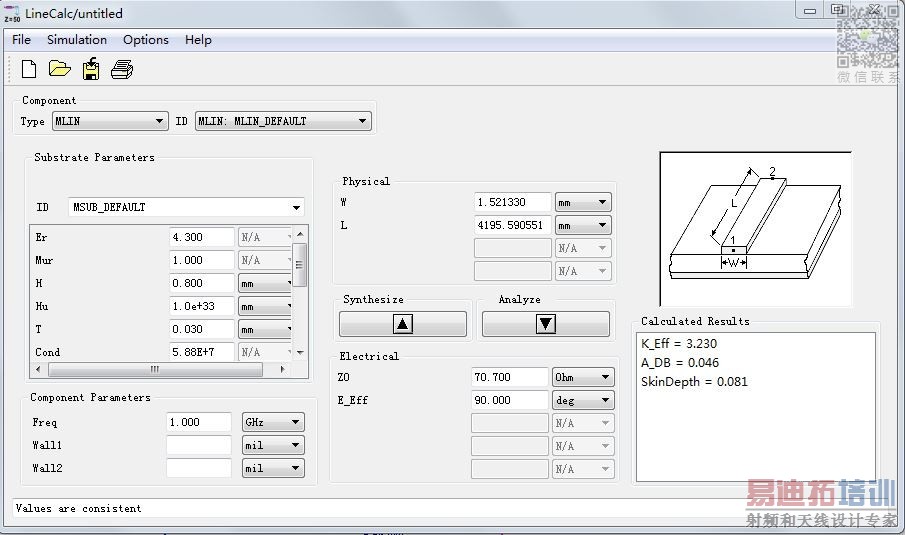

ADS中的linecacl中的电长度和物理尺寸换算，当输入Z0=90欧姆，E_Eff=90deg时为什么怎么显示超出范围。
H=0.8mm
Er=4.3
Mur=1
cond=5.88E+7
Hu=1.0e+33mm
T=0.03mm
TanD=1e-4
Rough=0mm

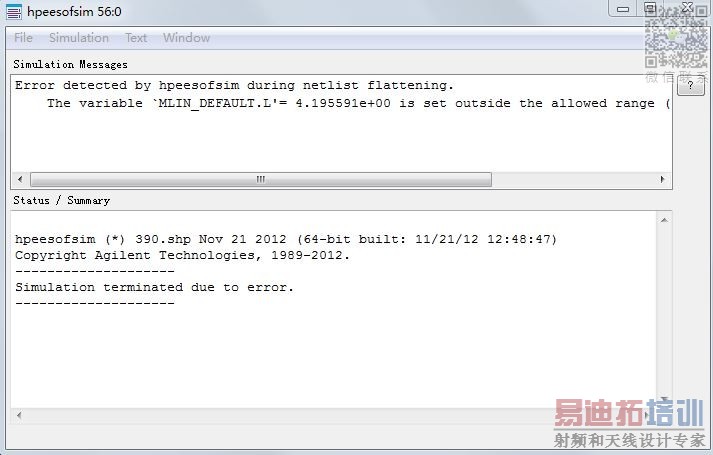

ADS of Linecal 中有一个bug而且还一直存在！就是Physical中的W=、L=。
默认值一直是一个超出范围的值，因此当你把其它条件都设置完成后，别忘了主动将Physical中的W=、L= 各自"先"将它改为1.0 (**无视后缀单位: mil、mm、in...)。

是的。这个工具一直有这个bug。一旦里面的初始数字过大，就直接报错说超出范围了。而里面的这个值可能就是他上次自己计算算出来的。因为它的默认单位是英制的。手动调下就好了。

好的，谢谢大家

我也碰到过这种情况
