眼图仿真问题
录入：edatop.com 点击：

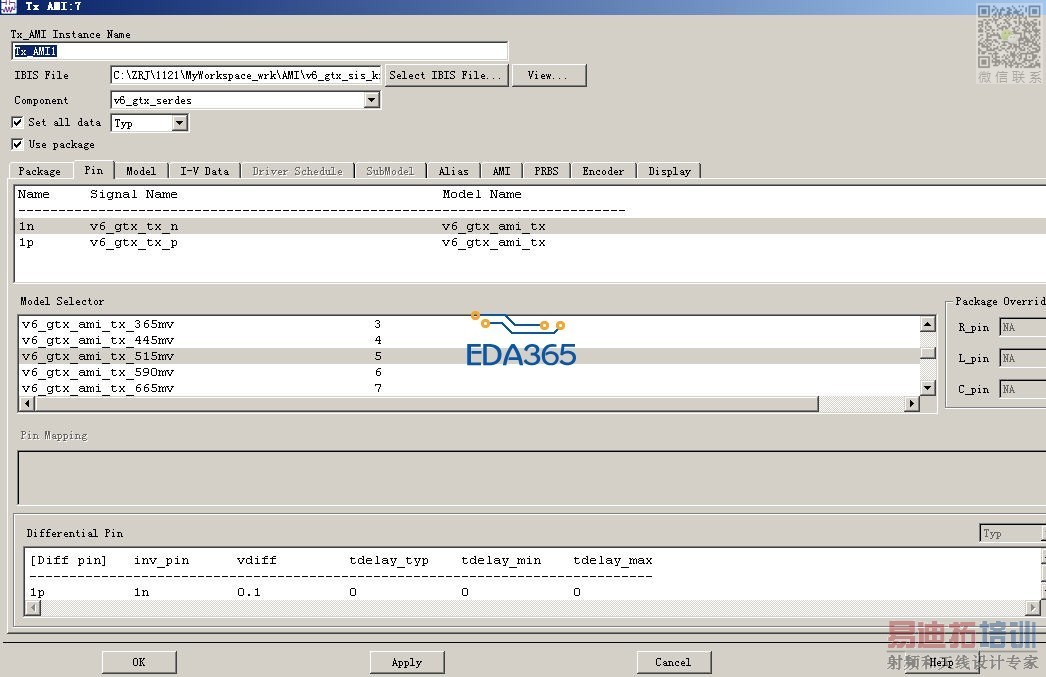

使用的是FPGA-V6 的AMI模型

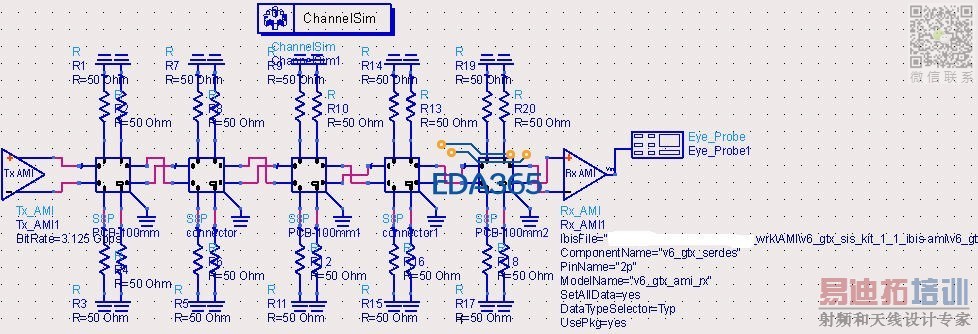

整条链路是TX---PCB---CONNECTOR--PCB---CONNECTOR---PCB---RX
3.125Gb/s速率
515MV电压

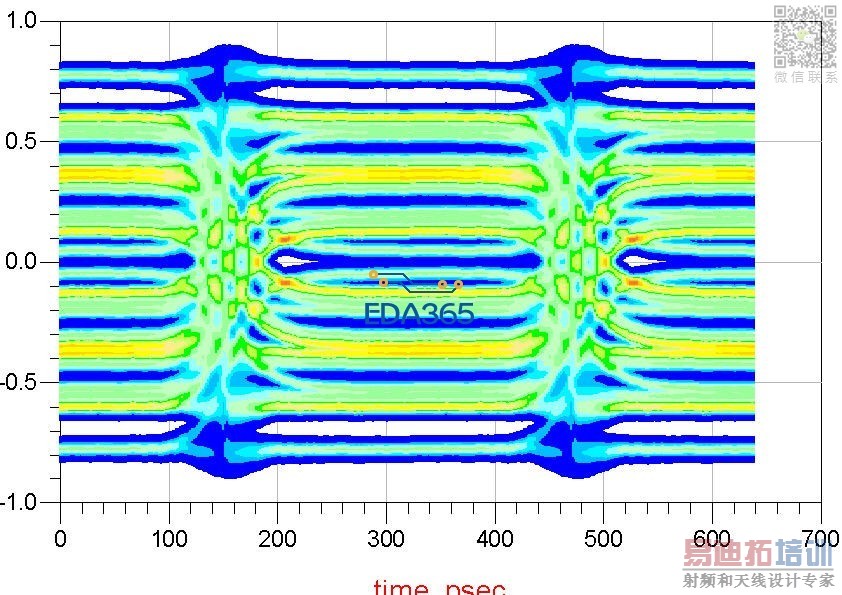

眼图怎么会是这样?
整条链路是TX---PCB---CONNECTOR--PCB---CONNECTOR---PCB---RX
3.125Gb/s速率
515MV电压
眼图怎么会是这样?
如果图二的电压变为790mv
则眼图有下面形状：
阅读权限: 9

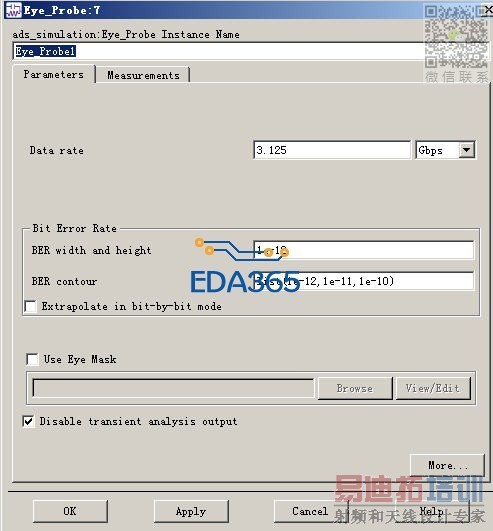

眼图显示参数设置：
阅读权限: 9
做通道仿真时，使用什么样的TX源有要求吗?
比如说AMI-TX使用的是ADS自带的：EEsof_Tx_Pass_Through
与在xilinx官方下载的FPGA-V6-ibis-ami模型有什么不同吗?
前者可在64位机上用，后者只能在32位机上用。
不解~~~~

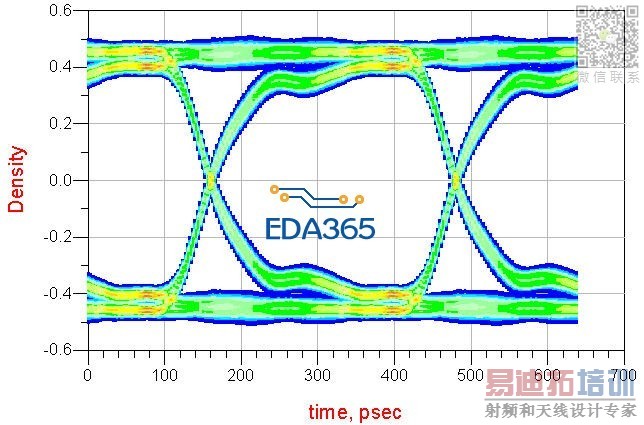

下图是同样链路，使用EEsof_Tx_Pass_Through源，EEsof_Rx_Pass_Through源
电压：500mv
小编用V6的model仿真时，是否有调预加重和均衡的值了呢?我也遇到过第一种那样的眼图，我用IBIS-AMI模型仿真不久。希望可以一起交流。
之前没有，后来将均衡的值由原来的0改为1
就好了
