ADS中层的定义

录入：edatop.com 点击：

请教层定义中的意思：如
V,S default
v,s cond
v,s cond2这些都是什么意思，ADS LAYOUT这块资料几乎找不到，有知道的高手们帮帮忙啊

ADS里的EM仿真设置确实和其他软件不太一样，第一次用的时候会有摸不着头脑的感觉，用用就习惯了

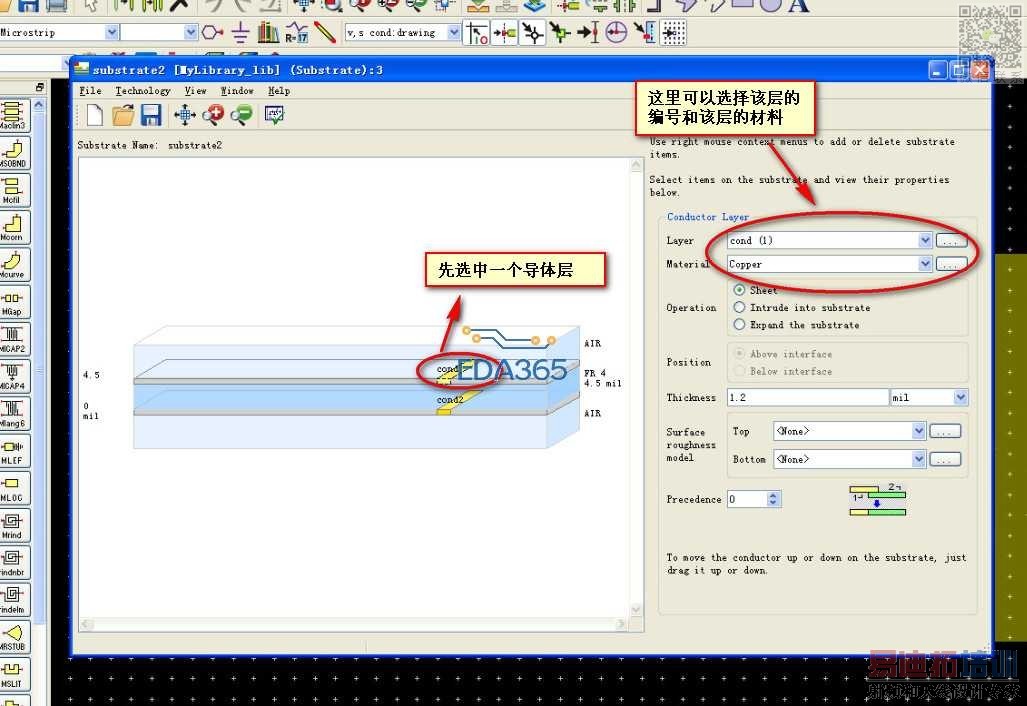

那个层定义其实可以看成一个层编号，比如说第一层，第二层，第三层，至于哪一层做走线层，哪一层做平面层是由你自己决定，你自己心里清楚层的编号和它对应的层叠位置就成。不过最后需要在substrate设置窗口里将这些层和实际的结构图联系起来，即为实际的层叠设置了。设置方法如下图
