Allegro导入ADS2011时坐标全乱了，请高人指点。不胜感激
录入：edatop.com 点击：
allegro 导出.IFF

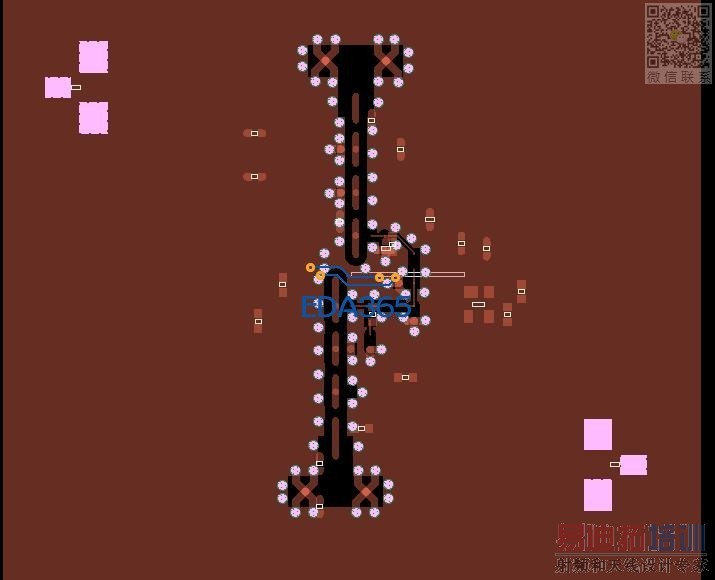

ADS导入就这样了
ADS导入就这样了

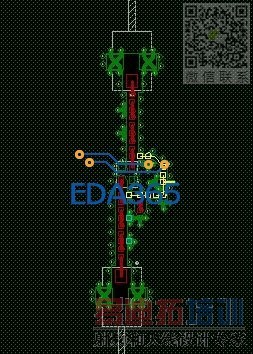

allegro的原图
这是因为allegro把器件导出来了，如果你把器件拆分成焊盘导出就不会乱，导出的时候不要点comp和symbol，只勾选pin和其它的；或者你可以用ads自带的ADFI插件，这样就不会乱。
谢谢小编指点，之前是用gerber导的，试一下
用ads自带的ADFI插件，
安装方法见http://www.eda365.com/thread-91649-1-1.html二楼！
导入gerber也不错
申明：网友回复良莠不齐，仅供参考。如需专业帮助，请学习易迪拓培训专家讲授的ADS视频培训课程。
