仿真BER

录入：edatop.com 点击：

trans仿真得不出信号的BTC（浴缸曲线），请问什么可以仿真出信号的浴缸曲线?或者说什么仿真器可以仿真出BER?

bathtub和eye分不开
所以你就应该从eye probe里面去找相应的测试选项。

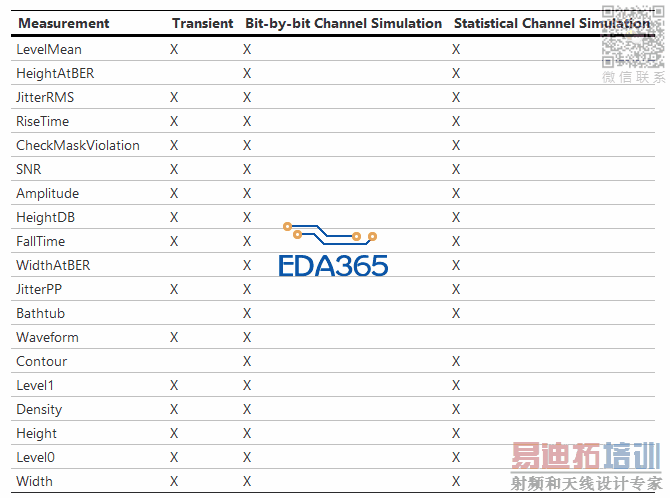

measurement里面有bathtub，添加进去.

恩是的是的，eye probe里面也确实有这样的选项，但是它不支持trans仿真，只支持channel simulation

channel sim就是类似于transient的结果
waveform就是transient的图形

我想知道怎么得到BTC

measurement里面有bathtub，添加进去.
仿真完后输出bathtub的结果就是浴缸图

好吧。谢谢你
