如何使用ADS查看差分线的Sdd11和Sdd21

录入：edatop.com 点击：

当实测差分线时，可以使用网分直接查看Sdd11和Sdd21曲线。如果保存了实测的S4P文件，如何通过ADS来查看来Sdd11和Sdd21曲线呢?下面介绍两种方法：

方法一：

1、使用ADS的原理图仿真界面搭建如下电路：

2、双击S4P控件加载网分实测到的S4P文件。

3、运行仿真。

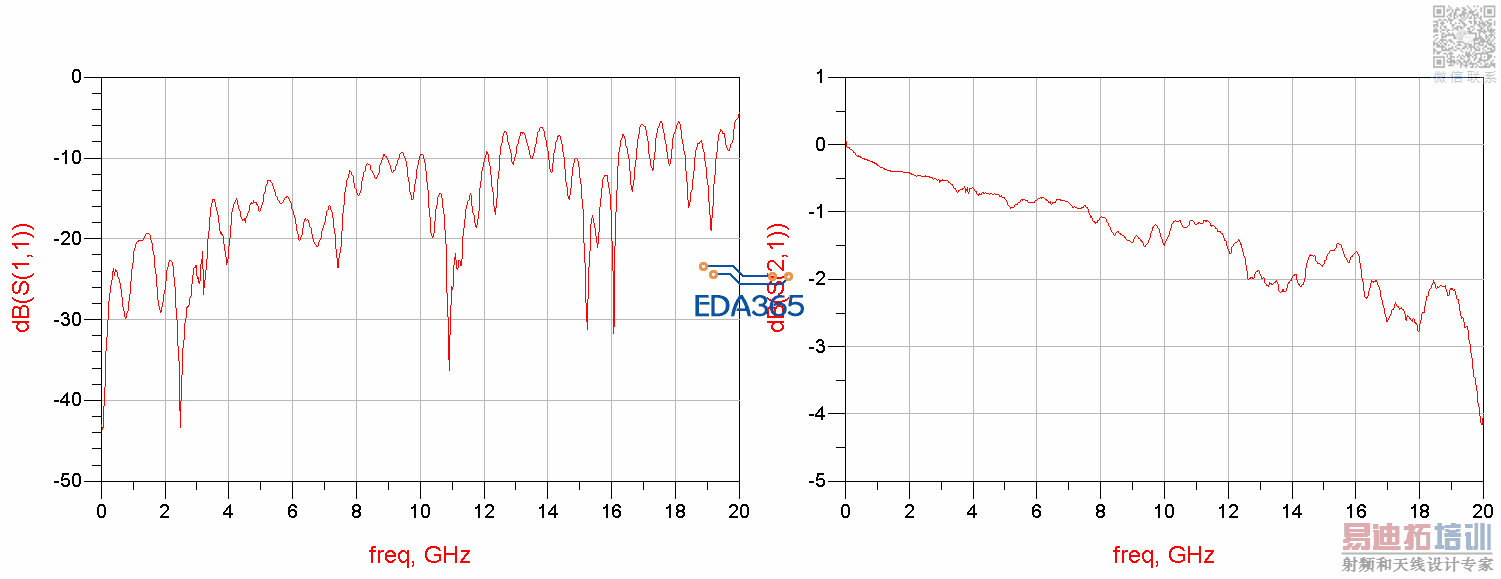

4、查看S11和S21就是对应的Sdd11和Sdd22。

方法二：

1、使用ADS的原理图仿真界面搭建如下电路：

2、双击S4P控件加载网分实测到的S4P文件。

3、运行仿真。

4、弹出数据窗口，写入以下公式：

SDD11=0.5*(S(1,1)-S(1,3)-S(3,1)+S(3,3))

SDD21=0.5*(S(2,1)-S(2,3)-S(4,1)+S(4,3))

调用Sdd11,Sdd21。

结果如下图所示

将两种方法结果进行对比如下：

两种方法结果重合。

from 兴森快捷射频微波实验室及射频仿真组。

总结的不错！赞一个！
小编差分线如何测量的?

小编威武！

类似第二种方法

好贴啊，顶一下！
