ADS集总参数元件仿真滤波器问题！
录入：edatop.com 点击：

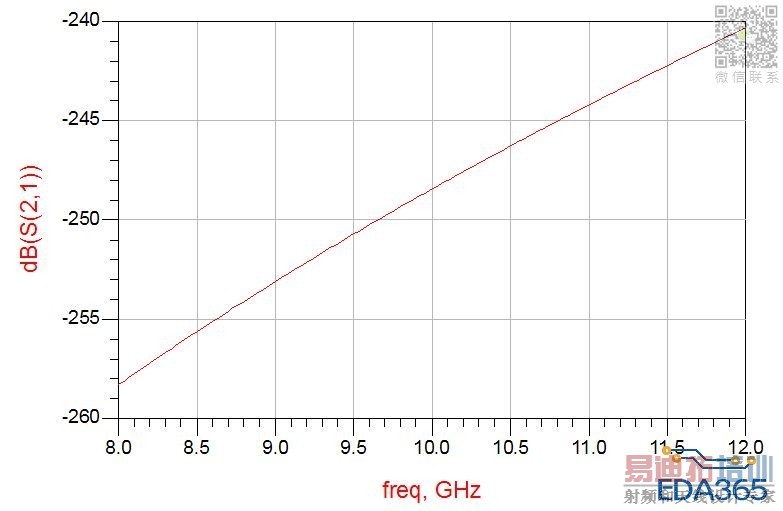

仿真有错。

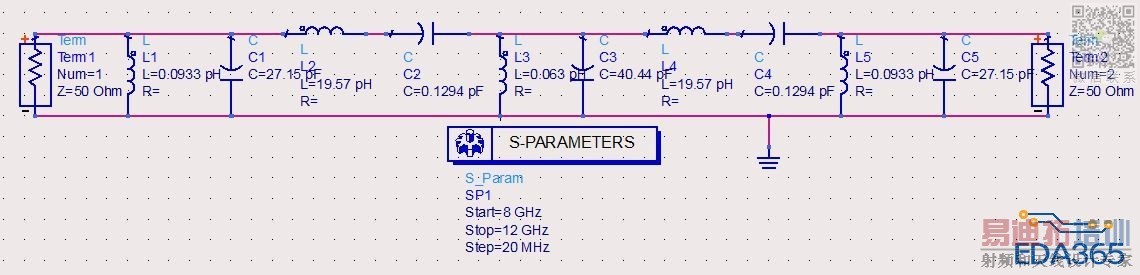

设计的是中心频率10GHz的带通滤波器，问题就是：集总参数元件适宜于低频段，我这个10GHz是不是因为仿真频率太高不适用于该电路，ADS无法仿真而出错?还是电感，电容值太小了，仿真不出来?
但应该是我设计的问题吧。求求大神们帮帮忙分析一下，谢啦~~
10GHz滤波器这是你 的仿真问题，电感电容设置好是可以仿真出来的。但在10GH频率下，电感电容的值在实际的集中参数的电感电容是取不到的，
哦，一般是要通过科洛达关系转换成微带线形式吧?
是的。
