二极管检波电路问题

录入：edatop.com 点击：

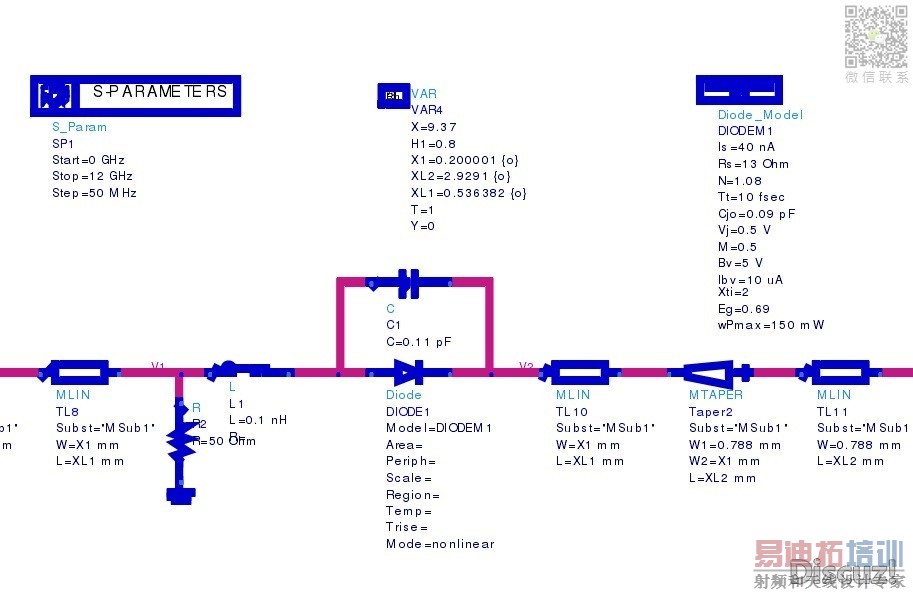

这是看的一篇文章其中的二极管检波电路的一部分。二极管用的是Avago公司的HSCH5340，然后我自己用官网上的PSPICE文件导入ADS大概仿真了一下。现在很不明白这个图里二极管并联的C1和串联的L1还有那个电阻R2的作用是什么?我尝试过去掉它们仿真发现波形幅度会有变化。哪位大神知道原因呀。
新手求助求各位大神解释一下，最好详细一些啊，谢谢谢谢！

寄生电感和电容

极间电容，引脚电感。

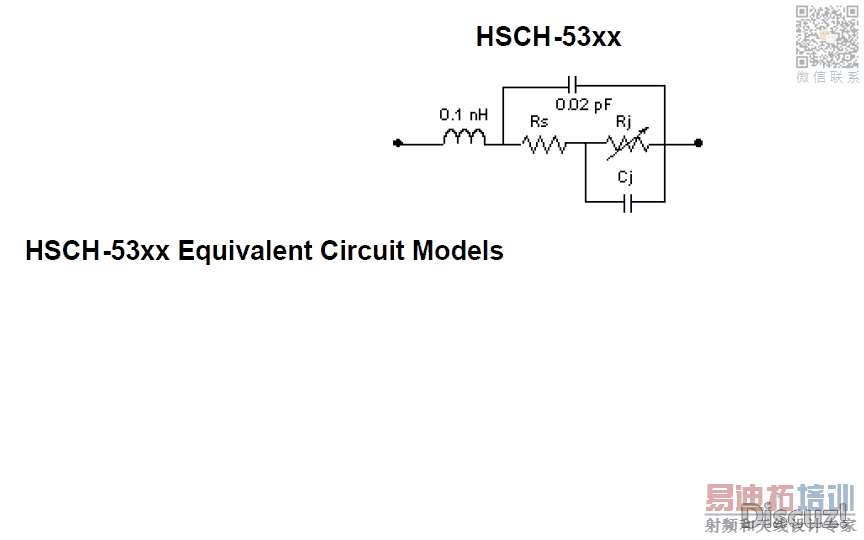

您好，这是二极管的等效电路模型，我看极间电容和引线电感已经在其中了，还是说我的理解有问题，ADS中的二极管模型没有这些需要我自己添加?还有那个电阻Rs是做什么的呢?谢谢！

您好，寄生电感和电容在厂商给出的Spice文件中有没有被包括呢?还是需要我自己添加?

sorry，是R2的作用是什么呢

R2是二极管的直流回路及匹配
