如何将已有的测试数据作为ADS的优化目标

看很很多遍你的描述，没太明白你的意思，我想你是要做匹配...
data items里添加s2p，做匹配优化吧

不是做阻抗匹配，我其实是想做某二极管的等效电路模型，我在原理图中画好等效电路模型，但是其各元件的数值我不知道，所以想通过将等效电路模型的S参数与实际测量的S参数进行拟合，得到各元件的数值，具体的操作方法是想将实际测量的S参数作为优化结果把各元件的值优化出来，于是就有了上面的问题。

有这么一个思路供你参考。

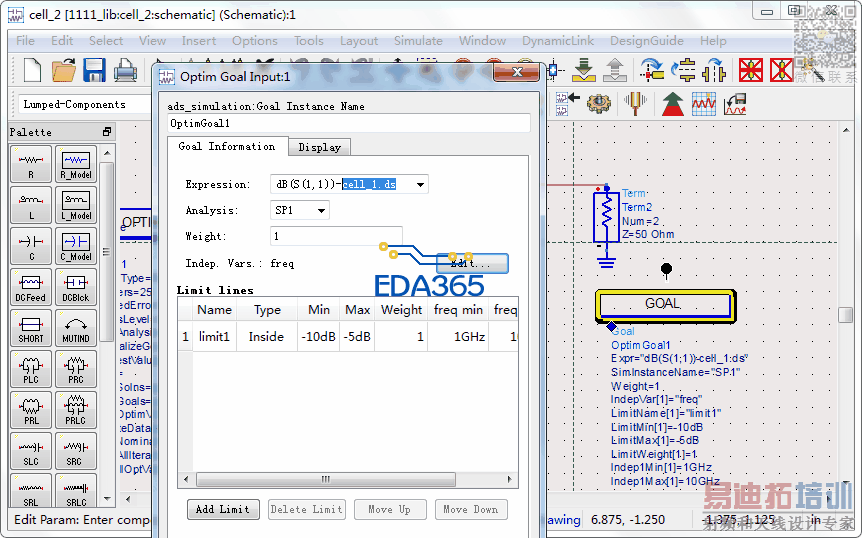

四个端口，两个端口接你的等效电路，两个端口接snp，goal expression为abs(dB(S(1,1))-dB(S(3,3)))
[size=13.63636302948px]；abs(dB(S(2,2))-dB(S(4,4)))
[size=13.63636302948px]；abs(dB(S(2,1))-dB(S(4,3)))
[size=13.63636302948px]；abs(dB(S(1,2))-dB(S(3,4)))
limit为<0.001
但是...是不是一定为等效电路，我想一定不是唯一解。

好的我去试试，十分感谢您！
