求根据提取的S参数用ADS仿真信号眼图的例程

请参考软件自带channel Simulation demo

我用的ADS2009，哪里可找到channel simulation demo?才学习，多指教

09版本可能偏老些，我不确定是否有你需要的东西。可以试着open an example project,在signal Integrity document下面找找是否有channel的仿真demo，transient 加 eye probe也可以模拟eye……Google和keysight输入关键词也会有很多application notes。Good luck for U！

高手有一些资料可发给我借鉴没?

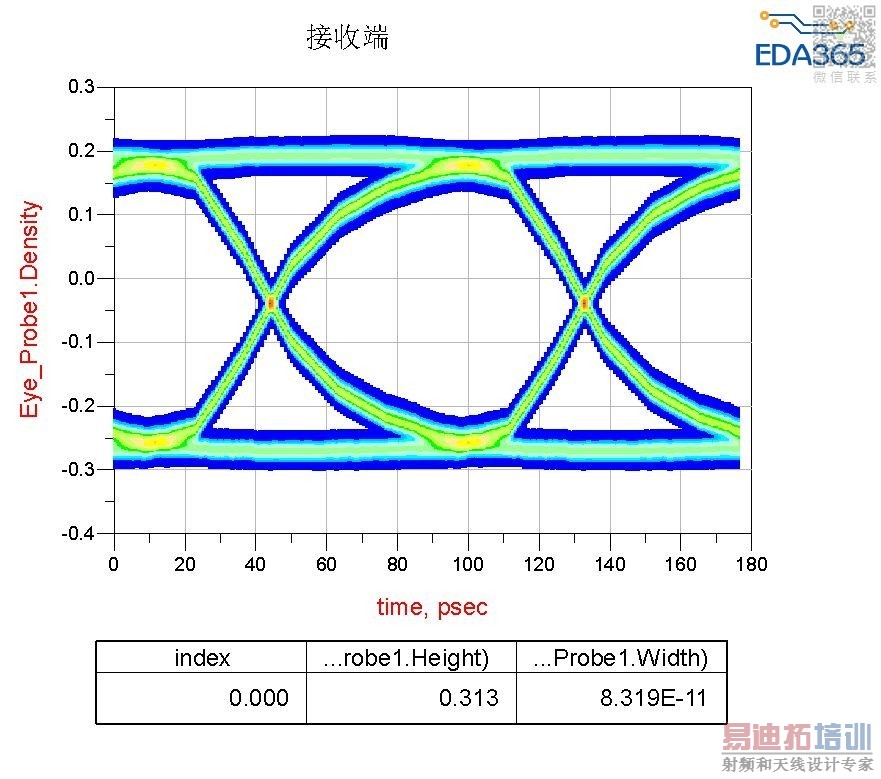

如下例，S4P接入即可

谢谢徐老师，但是有几个问题要问下您：

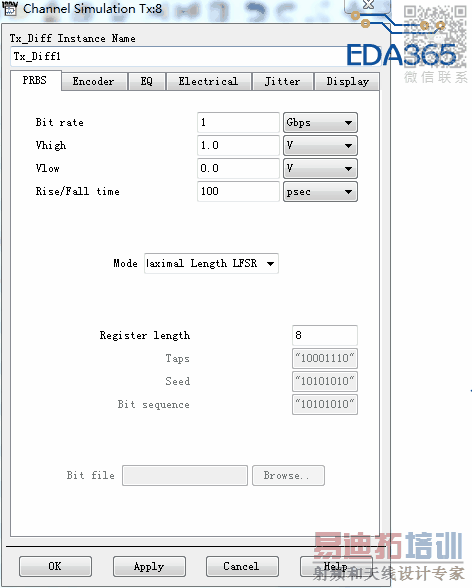

• 在PRBS页，“mode”如何选择?LFSR是什么东西?Register length?Taps?Seed?Bit sequence?如果用10.3125Gbps PRBS31如何设置?

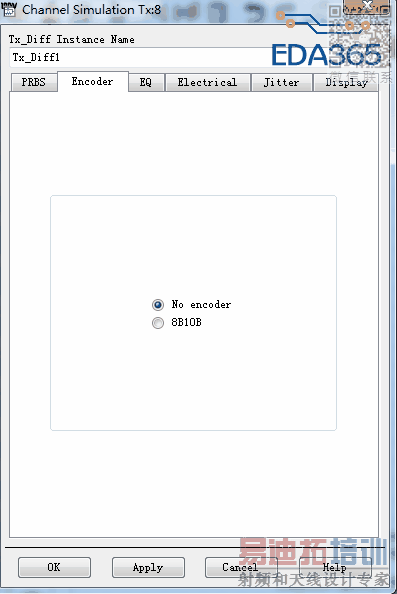

• Encoder如何设置?

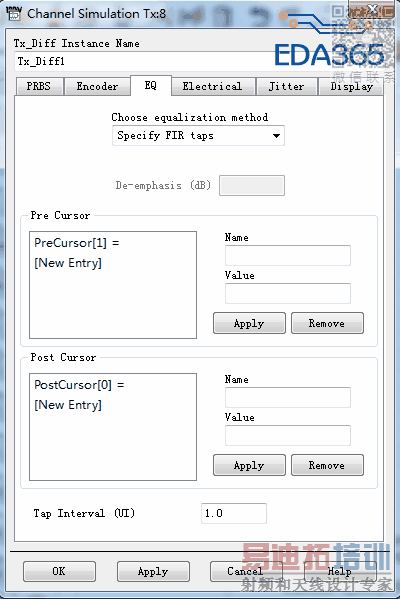

• EQ页的PreCursor和PostCursor是什么?任何设置?


具体的设置这个你只能看Help了

本帖最后由 shark4685 于 2015-3-18 15:56 编辑

LFSR (Linear Feedback Shift Register) 线性反馈移位寄存器，通常是数字信号的伪随机码（PRBS)的一种码形发生器，
可以理解为一种加密形式。，来产生PRBS7-----PRBS127不同长度的数字信号码形。
LFSR的原理就是把输出的代码与输入的代码进行异或后再输出.

如你跑的这个例子：
vin out gnd LFSR (0 1 0 1n 1n 10meg 3 [2, 5] rout=10)
.option POST
.tran 10p 10u .end
信号低压为 0， 高压为1，延时为 0ms，上升下降时间各为1ns，速率10Mbps，种子（seed）为3（00011）
[2, 5]表示输出的第二个和第五个码型与输入的做XOR（异或）后再次输出，Rout=10欧
---------------------------------------希望可以帮到你在hspice一路上走的更远。

小编很厉害，可是我还是小菜鸟一枚。

Encoder如何设置?
-->激励源的编码参考协议
EQ页的PreCursor和PostCursor是什么?任何设置?4
-->均衡的设置，Pre和Post都用一般是针对ZFS  （zero forcing solution）算法来讲的   均衡器有多个taps的主动滤波器和延时器构成。每一级对应加重的波形的相位不一样，具体应该设置为多少，我不认为你有能力计算出来，也没有必要去计算，现在多数系统是用LMS，而且是adaptive的方式。你一定要知道用几个taps，多少增益的话，参考协议想办法算吧。
