求教程，ADS的ChannelSim用法

http://www.agilentads.com/phpbb/
去这个网站看看，里面应该有你感兴趣的东西

谢谢楼上

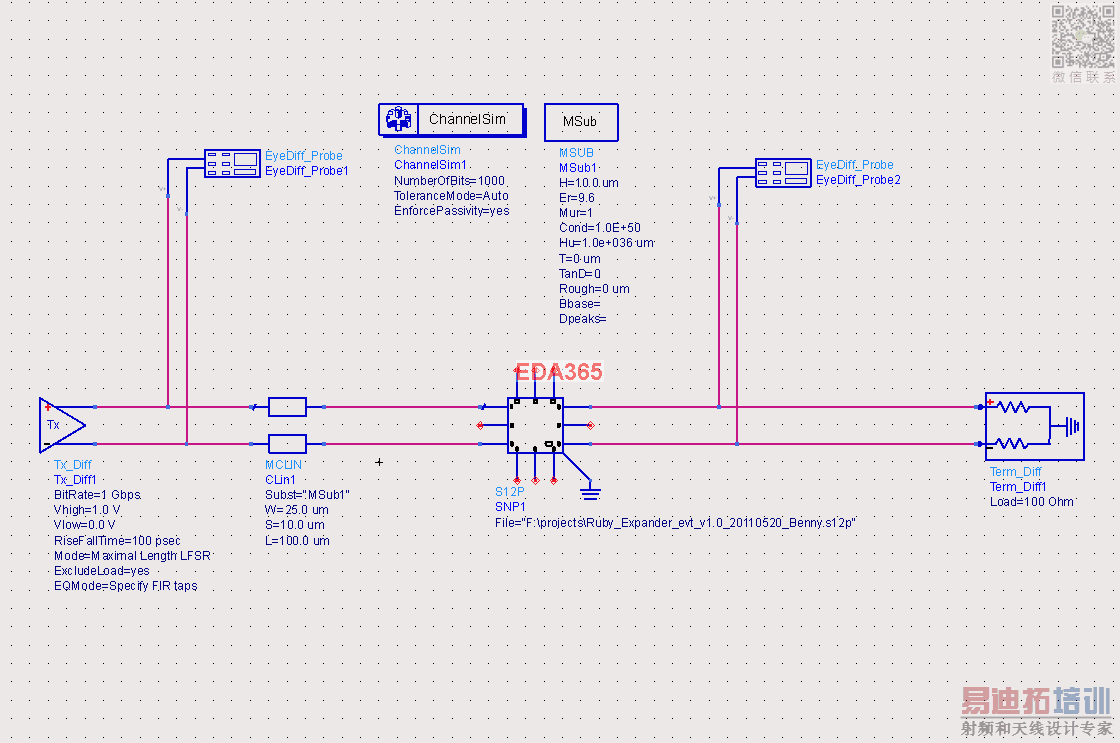

请问图中间那个多port的东西怎么接，有神马作用

那个是S参数模型，比如你提取VIA ，连接件等器件S参数模型最后就生成这个多端口模型，至于怎么接就根据你提取模型时的PORT顺序来接，（我这么说是不是有点绕口 ）

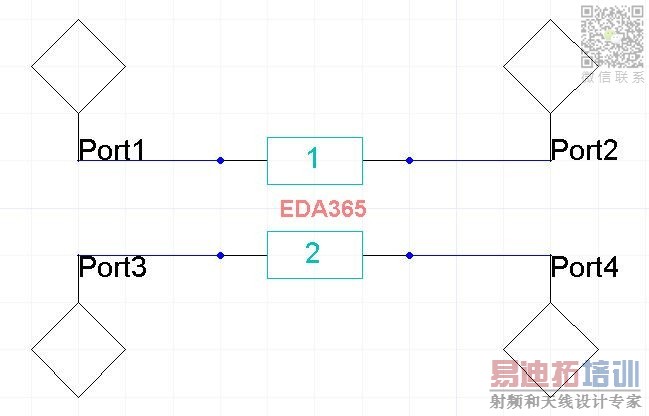

比如下图的差分线，要是按照图中加PORT的顺序提取S参数的话，在ADS里那就是1,3端口为一对连接TX，2,4端口为一对连接RX,不知你明白了没，表达能力不好，见谅

懂了，哈哈
ps：您老人家的表达能力很好

我不老，我应该比你还小，属于小字辈的

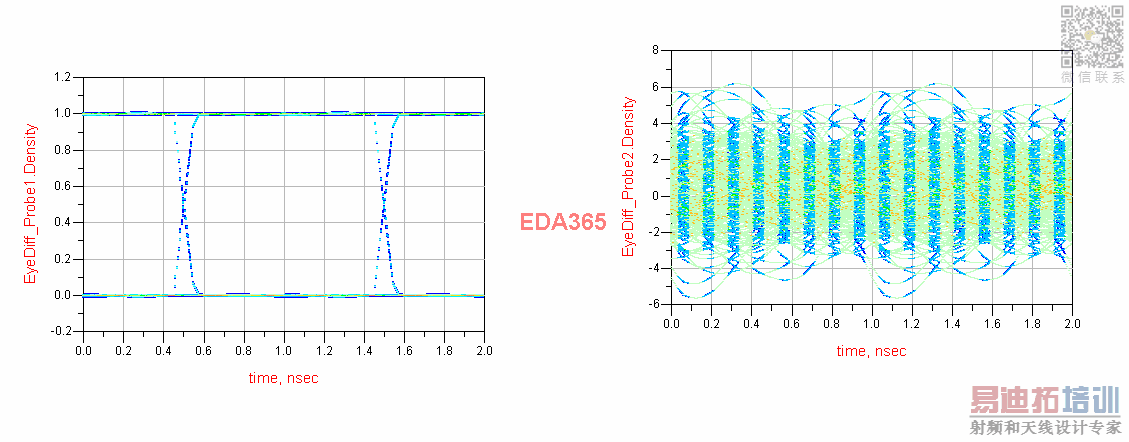

按照您老人家的指示，我仿真了一下，有以下疑问：

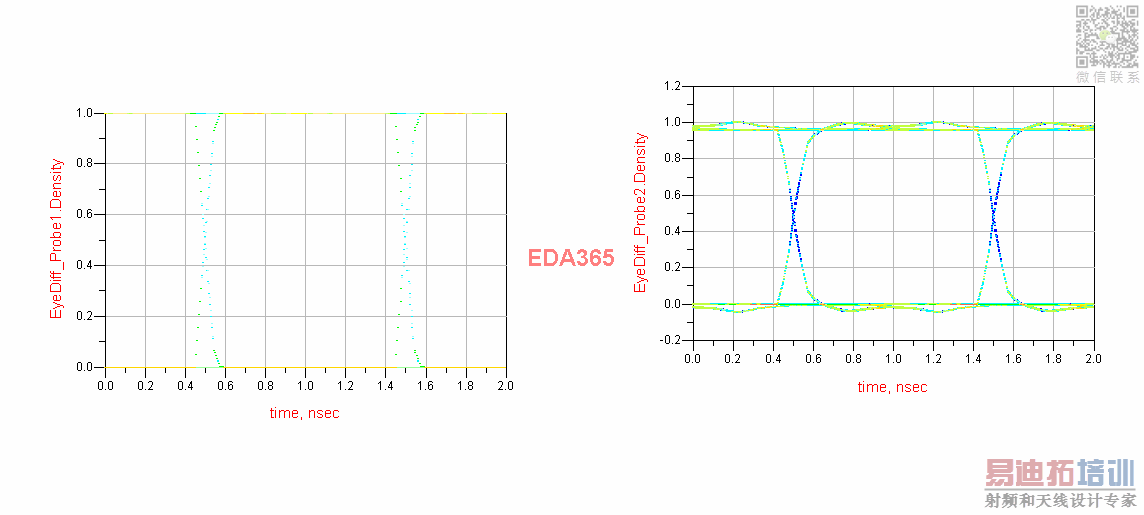

还是这张图：

为什么会有这种差异呢?

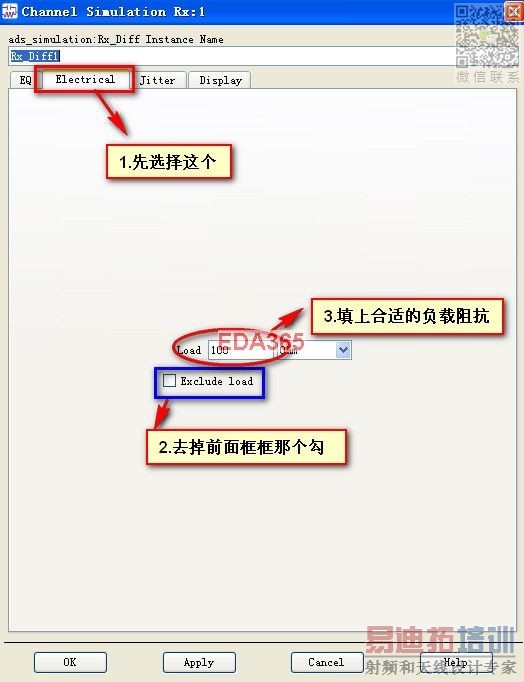

这个和你的负载阻抗有关系，你的RX接收端负载阻抗设置成100欧的话图形应该就一致了，我截了张图，你双击RX接收端，按照图片来设置就应该没什么问题了

原来如此，谢谢老人家

又学了一招
