PA匹配电路，在不同宽度的微带连接处加上MTEE后，S参数就变化很大，正常吗？

录入：edatop.com 点击：

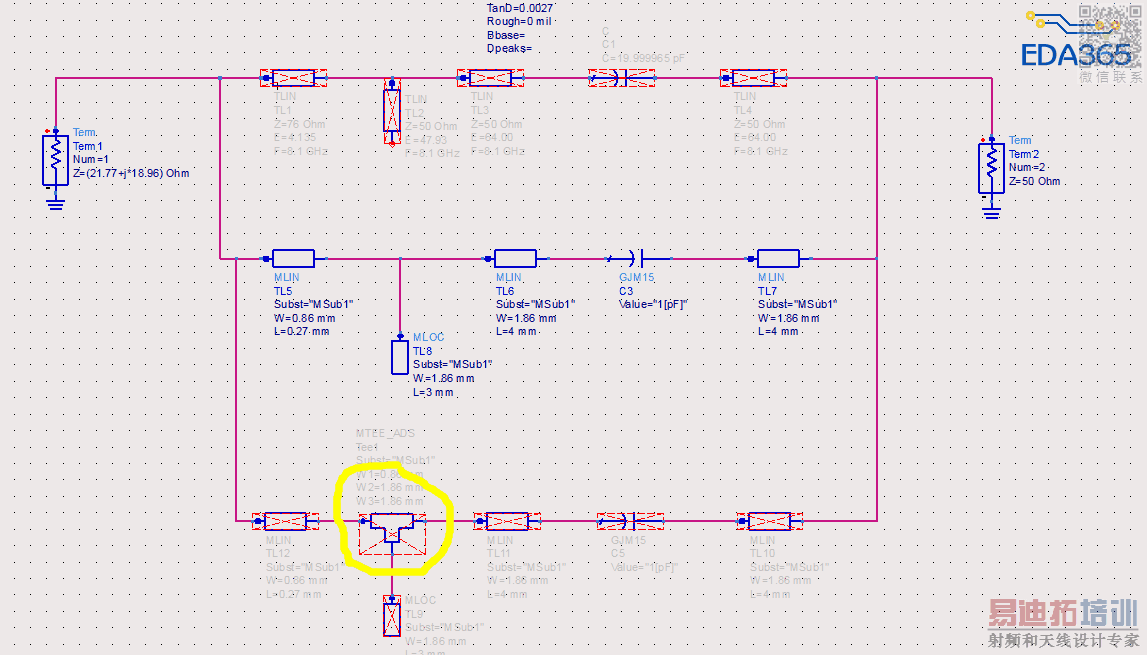

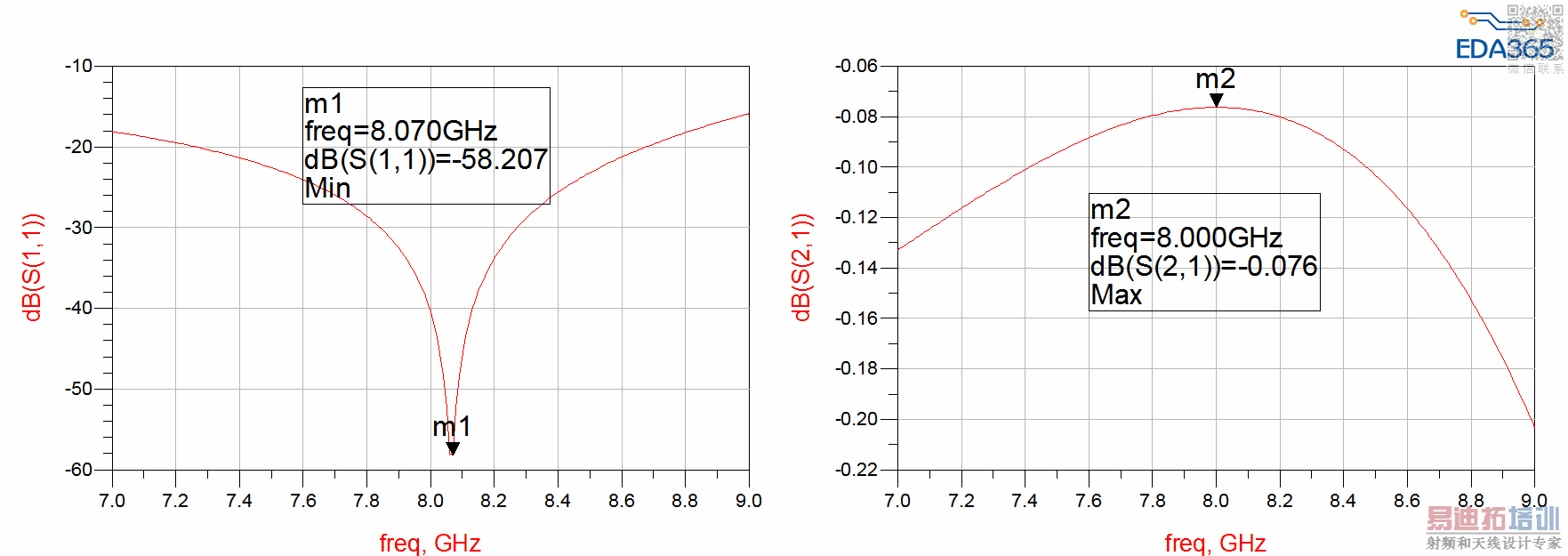

请问，在做PA匹配电路时，本来S参数结果理想，但当在不同宽度连接处加入T型结后，S参数就特别差，请问这正常吗?如图的电路，没加T型结前，S11能达到-35dB，但加上T型结后，S11才-12dB，调谐也只能达到-15左右。请问怎么改善这种现象呢?还是我本身就做错了，听有人说，正常情况，加和没加T型结的原理图，其结果变化不大

你真实的走线有拐角的地方就应该加MTEE或者其他的拐角元件。建议用momentum提取走线参数。circuit有其耦合及形状的局限性。

我看一些教程都是先把电路调好了再momentum，我这个电路结果都不好，直接momentum会不会更加调不来结果?

我只是说精度上建议momentum
至于调试走线的话，从优化效率上考虑，用circuit是可以的。但是最终你还是要在momentum里完成S参数提取，再做匹配。
