一个无源的二端口网络S21参数变成大于0，S21是插入损耗应该小于0才对。
录入：edatop.com 点击：

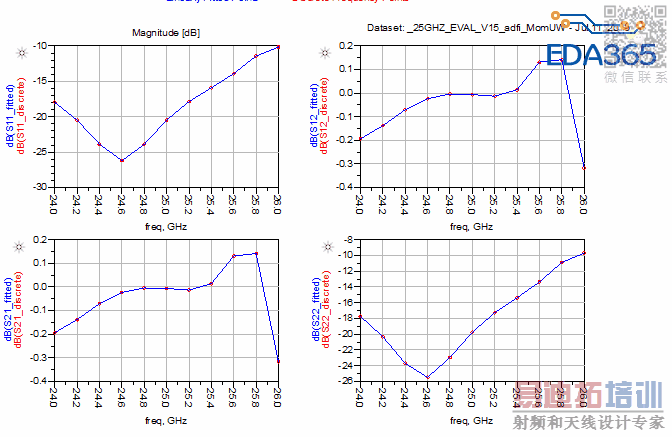

一个无源的二端口网络S21（单位dB）参数变成大于0，S21是插入损耗应该小于0才对。
自己先顶下 求高人指点

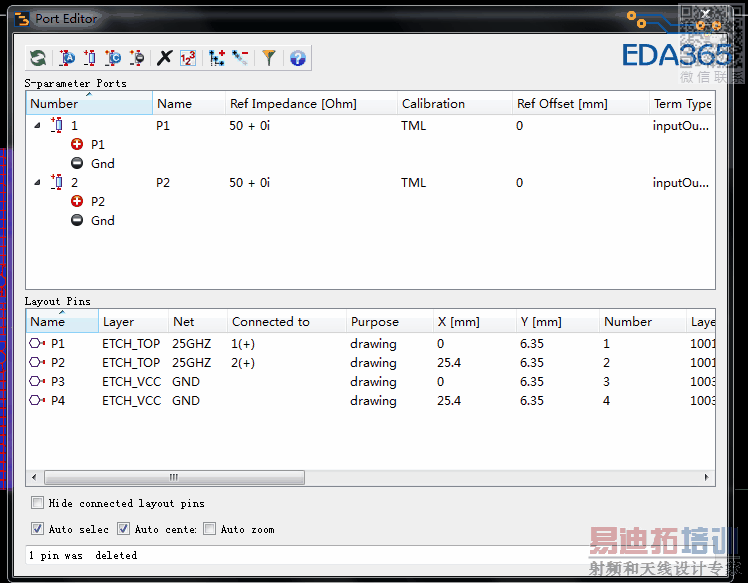

端口设置如图
可上傳疊構圖設定頁嗎?
1.做手动画的地分析时，端口不要用TML calibration，用none，同时参考层不要正好和传输线边缘相同，要大出一些，实际产品也一定是大出一些的。
2.如果你不是设计天线，仅仅是分析传输线，建议参考层的叠层设置为cover，不要自己手动画，Momentum的端口不适合做参考层面积小于传输线面积50倍的分析，偏差会较大。如果地不是完整的，可以用slot。
受益了
