求教 ADS中基板参数的设定

录入：edatop.com 点击：

在ADS 使用过程中遇到一些基板参数设定的问题，给搞糊涂了. 求大侠指点迷津.
1. 在单面PCB这样的设定是对的吗！?

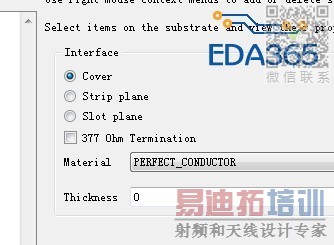

2.单面interface

下面那道黄色的是表示大地！?，如果是双面板时，是不要那道黄色的吧（Cover）

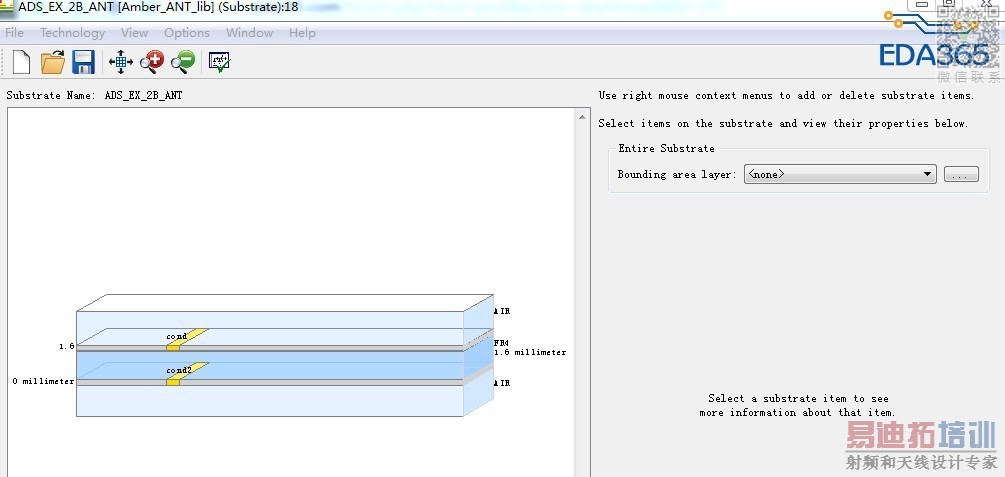

3 双面PCB 没有过孔时

是这样设定的吗！?

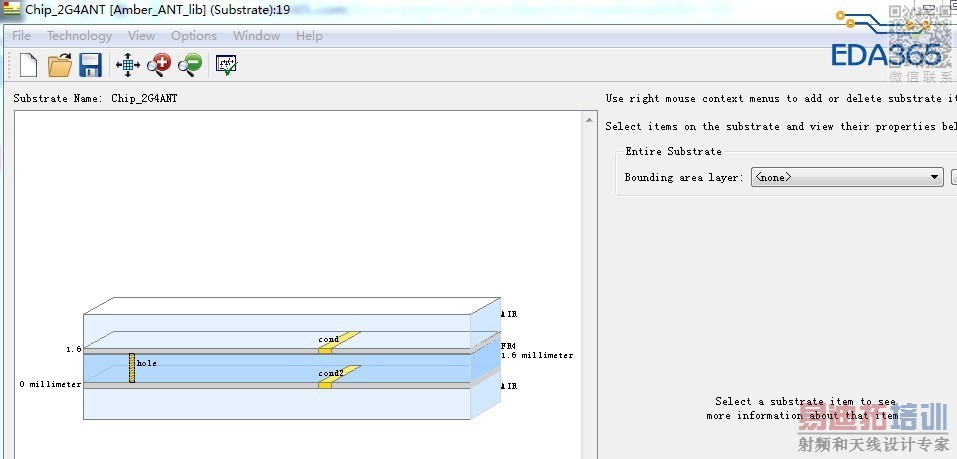

4 双面PCB，铜皮过孔连接时

这样设定的吗！?

根据实际情况来就可以，你想仿真的叠层是什么样子就设置成什么样子

谢谢大侠

具体讲解一下吧

1.单面板底层没有cover，cover是PEC的边界，实际是air。
2.双面板如果对于需要仿真的局部有一个完整参考，可以设为cover，没有完整参考，下port时注意设置正馈pin和负馈pin。
3.如果要仿真的局部有完整参考则要cover。没有的话，保持你这种设置
4.如果要仿真的局部有完整参考则要cover。没有的话，保持你这种设置

对这个问题同样很迷惑，有没有大神详细讲一下呀，谢谢谢谢啊

谢谢大侠指点迷津
在徐兴福的书里写道，单面板，默认有“cover” 就是第1个问题里的黄色那一条（cover），大侠再解释一下吧.拜谢了

有没有qq之类的，加一下，探讨知识。
