ADS设置本振为大信号问题
录入：edatop.com 点击：

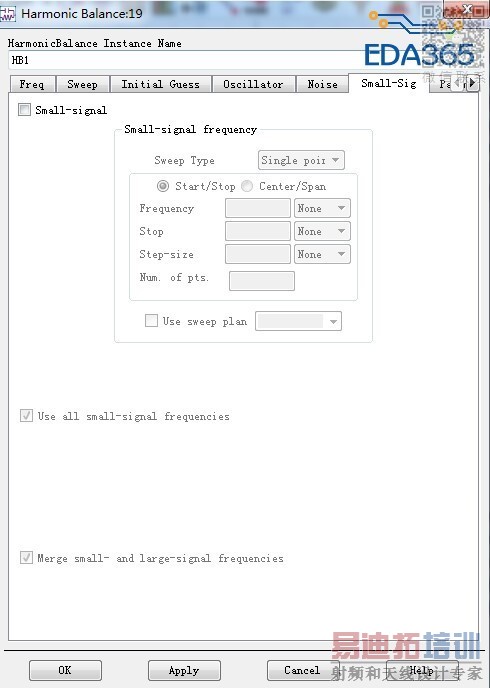

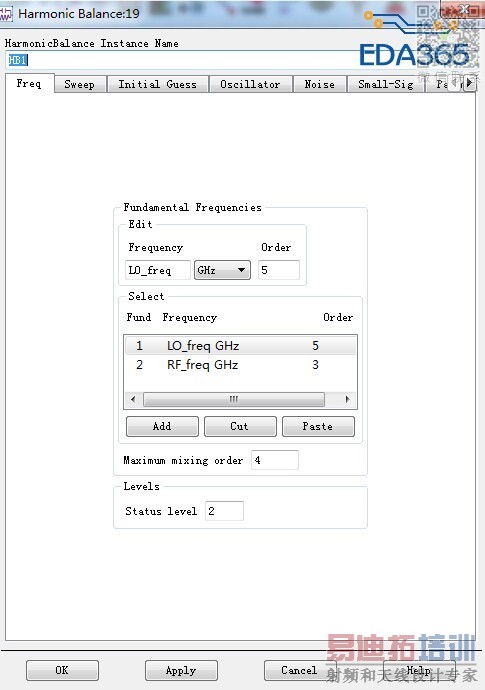

请问如何在HB谐波仿真下将LO设置为大信号，RF设置为小信号。
问题描述：
大信号模型是二极管在不同输入功率下呈现不同阻抗值，比如二极管的等效电路里面六个参量Lp、Cp、Cb、Rs、Cj、Rj，如果在小信号下，混频时，二极管输入阻抗的值一般是固定的，但是在本振为大信号模型下，后两个非线性参数寄生电容Cj、寄生电阻Rj会应该随着不同的输入功率而发生变化。目前不管我怎样变化功率值，二极管阻抗都不变，请问了解的朋友该怎样设置?
问题描述：
大信号模型是二极管在不同输入功率下呈现不同阻抗值，比如二极管的等效电路里面六个参量Lp、Cp、Cb、Rs、Cj、Rj，如果在小信号下，混频时，二极管输入阻抗的值一般是固定的，但是在本振为大信号模型下，后两个非线性参数寄生电容Cj、寄生电阻Rj会应该随着不同的输入功率而发生变化。目前不管我怎样变化功率值，二极管阻抗都不变，请问了解的朋友该怎样设置?
目前用LSSP解决了本振功率驱动下的本振阻抗，但是本振驱动下的射频阻抗该怎样看，请问有哪位大神知道?
@cousins 小编求解
不好意思，HB分析我很久没做过了，所以不那么熟悉。问问徐大大。
申明：网友回复良莠不齐，仅供参考。如需专业帮助，请学习易迪拓培训专家讲授的ADS视频培训课程。
