SMA接頭獲取S參數

SMA接頭使用這樣的方式連結獲得的S參數，因為是兩顆背對背相連結
中心pin為互相接觸傳輸
請問這樣的架構下數據該如何變成使用一個SMA接頭S參數?
或是使用這樣的測試數據上，是否已經很接近一個的S參數?
一般SMA接頭，應該要怎樣去單獨測試本身的S參數是比較準的，架構為何?

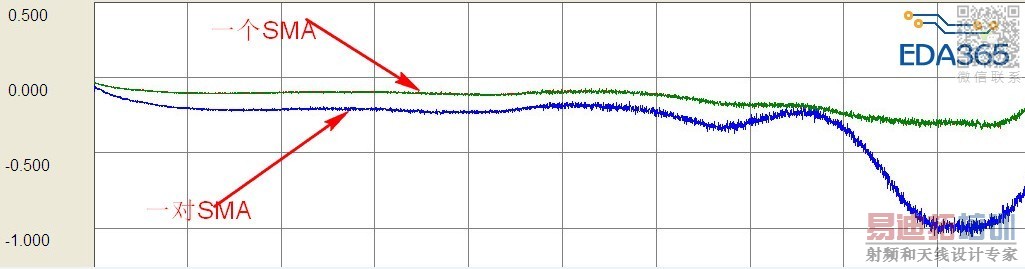

这个的损耗很小的，请看图片，得出了一个头的参数。

請問一格是多少頻寬?
測試方式與SMA也是類似如我所說的方式嗎?

一格4G，也是直连。

我很好奇你是有什么其他的需要吗?还是只是自己搞研究。

有些软件可以把你这种架构的两个SMA头的S参数分开，比如是德科技的PLTS

並非是研究而已，只是剛開始要將SMA接頭模型銲接套用到產品的PCB測試板
因此需要釐清ADS模擬跟實際PCB測試板的誤差做校正
但要先將SMA接頭做deembedding
PLTS剛剛看了說明，比較像是測試設備的軟體
所以你說使用這樣軟體一樣可以做純data的分析嗎?

你做的PCB测试板测试的结果应该是带了SMA的，你说要做de-emdedding是不是PCB测试做了TRL，然后在仿真中要去嵌入。 PLTS可以做这些分析，但是有一定的条件。

其实是想了解PCB的特性，其实直接用PLTS的AFR更方便。

AFR是很好，但是这非常依赖您的板子的一致性，要是一致性不好，与真实的还是有一些差异。
