求大神出手，无源三端口网络的等效电路

加一个端口不是一样的么
只不过Z3变成了Z12//Z31//Z23而已。
有什么疑问吗?

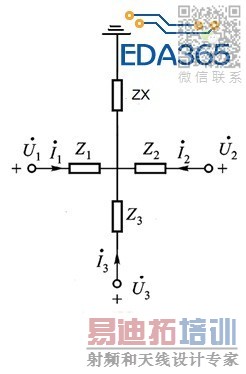

我不知道我理解对你的意思了没有，你的意思是三端口网络的等效电路图是下图这样吗?

根据电压方程可得方程：

U1=z1*I1+zx*(I1+I2+I3)

U2=z2*I2+zx*(I1+I2+I3)

U3=z3*I3+zx*(I1+I2+I3)

根据Z参数定义的方程

U1=z11*I1+z12*I2+z13*I3

U2=z21*I1+z22*I2+z23*I3

U3=z31*I1+z32*I2+z33*I3

两个方程对比可得：

z11=z1+zx   z12=zx      z13=zx

z21=zx       z22=z2+zx   z23=zx

z31=zx      z32=zx     z33=z3+zx

z12，z13，z23都等于ZX，感觉不对。烦请再指教。

z12并Z13并Z23
//是并的意思。
好吧，是我开始没打出||来

你怎么算的能把推导过程写一下吗?

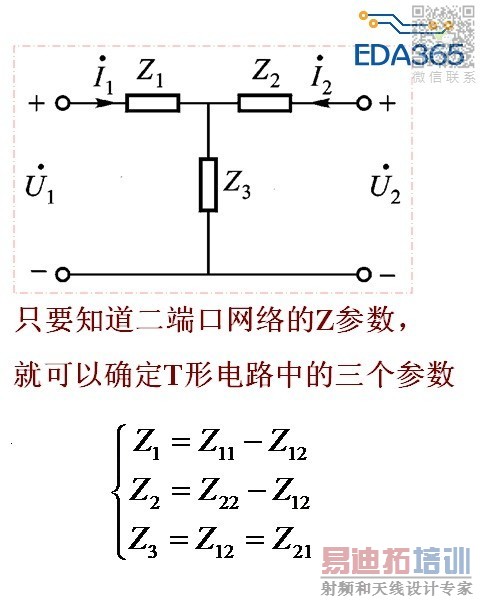

对于T型Z参数，任意一个端口
Zii=Vi/Ii,那么其他端口是开路的，这个条件你不能忽略。
所以
Z11=Z1+Zx
Z22=Z2+Zx
Z33=Z3+Zx
Zx=Z21||Z31||Z32

我编程序去验证一下你的结论再告诉你结果

结论是错误的。
我提取了一个双工器的S3p文件，用matlab的s2z命令得到z11,z12,z13,z21,z22,z23,z31,z32,z33后得到z1,z2,z3,zx，带入等效电路图中求新的s3p，两个s3p得到的频响图不一致，差异很大。

方便的话发给我看看，你怎么转的
