请教下有关ADS原理图和Layout的xosimulation问题
录入：edatop.com 点击：

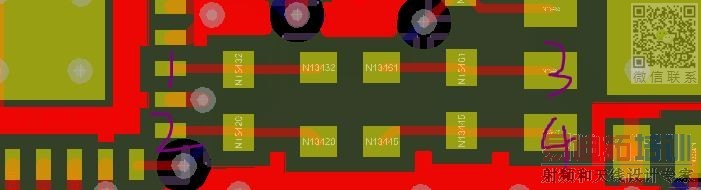

我通过cadence的ADFI将我关心的两元器件间的匹配线路选择出来，导入到ADS中，设置的EM参数，生成symbol，建立原理图，给symbol再加电容、电阻，仿真S参数，得到的结果很差。
现在有几个问题
1. 在设置EM参数时，端口Port怎么设置，应该注意那些
2.有什么例子可供参考的
实际电路
没人回答吗
