求助~超宽带威尔金森功分器

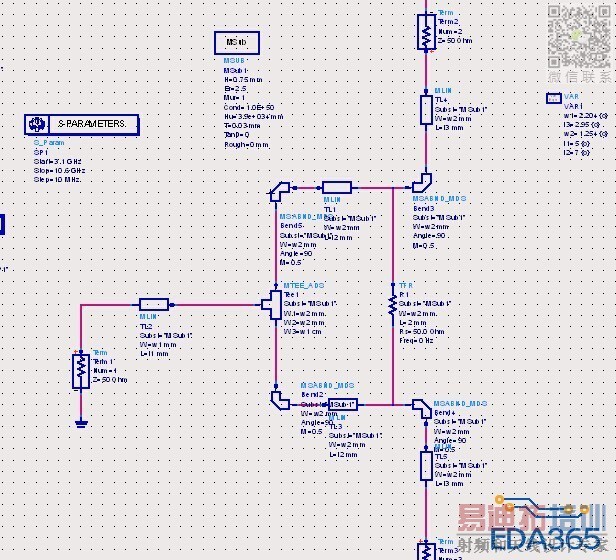

原理图

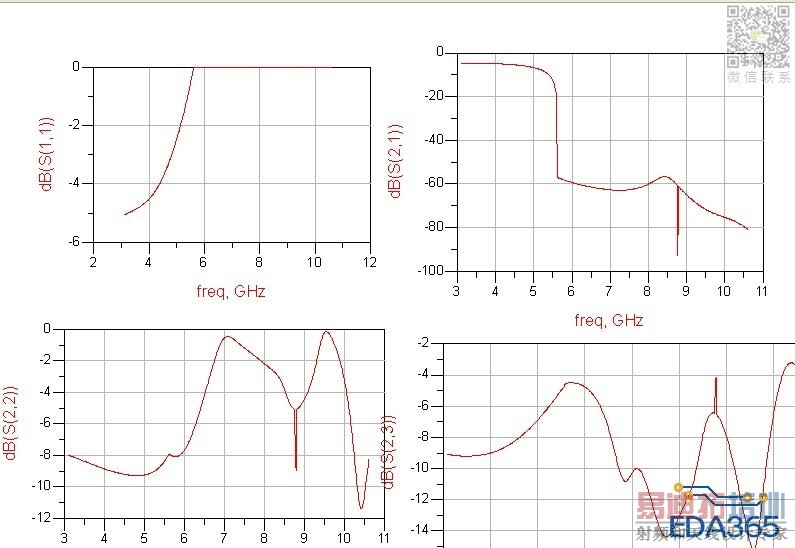

结果图

先用电气长度的来做，不要直接上物理长度。
电气长度的优化要快些，优化好了再转换成物理长度。
stub处的电阻为什么是50ohms?stub为什么是12mm?这你怎么做得出wilkinson PD...

大神。求解。新手啊。老师让做的这个但没有给数据，我不太知道威尔金森的数据比例应该是怎么样的。我介个不是威尔金森么

stub是什么。

你应该是学微波的吧，要是数据都给你了，那老师还要你做啥?
这种基本的power divider很容易的，随便找本大学微波教程都有数据。
难道怎么让Zin=2*ZL的方法你都不会吗?

大神能给个qq不。等级低没有发消息的权限。还想请教问题

请问叠层比较复杂的时候，直接根据经验在版图里面画出了带状线式的功分器，然后需要加上平面埋阻看隔离度的效果，但是结果总不对，从版图反到原理图之后加电阻的正确操作应该是什么呢，教程上面都没有这些，求指点，谢谢！

momentum不支持直接加集总参数。
在momentum里增加要加集总元件的pin（就是port），生成EM model后在circuit里加集总元件，建议使用厂商提供的集总元件模型。
