ADS版图添加不了端口
录入:edatop.com 点击:

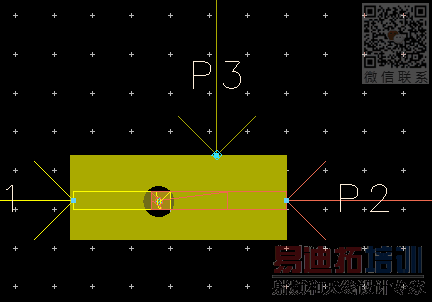

在ADS里面画一段未带线,但是添加端口总是显示没有连接上,这是怎么回事?请高手解答一下。如下图,PORT1和port2可以添加,他们在不同的层,但是添加PORT3的时候,就添加不了,port3在第三层。
PS:捕捉模式全部开启的
打开捕捉试一试了
不是这个原因,是由于那个地平面铜皮我是画在resi层,这个层就是添加不了端口,换其他层就可以了。不知道咋回事,难道resi层是什么特殊的层吗?求高手解答
resi层默认不是导体层
小编解决了吗
小编解决了吗
