ADS版图和原理图联合仿真出现PIN不匹配
录入：edatop.com 点击：
求教高手，从PCB提取出来一端差分线，momentum进行S参数仿真，是没有问题的，但是当我调进原理图的时候，再添加端口仿真，出现如下报错，还请高手指点。
momentum 仿真正常

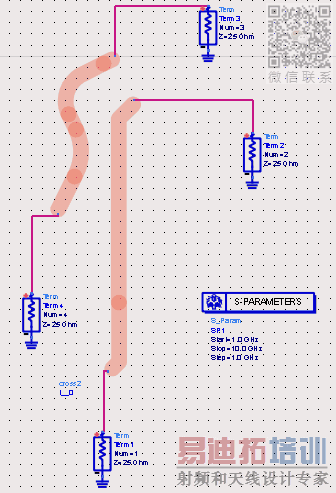

原理图仿真，出现报错
我也碰到这个问题，但解决的方法是在原理图的器件上右键选component-->choose view for simulation...选emModel。原理图的器件下会出现一行字“emmodel”。我用的是ADS2013
问题解决了，是由于原理图和PCB名字前缀一样，真是奇葩至极
