怎样将AD14的PCB图导入ADS中仿真
录入:edatop.com 点击:
RT,谢谢。
AD先轉成ODB++格式,在ADS layout檔案中選擇匯入,選用資料夾方式導入
你好,非常感谢你的回复。但是我看我的AD版本中无此格式文件,请问你用的版本是什么,如果方便的话,可否给个操作截图,非常感谢。具体版本格式见图片

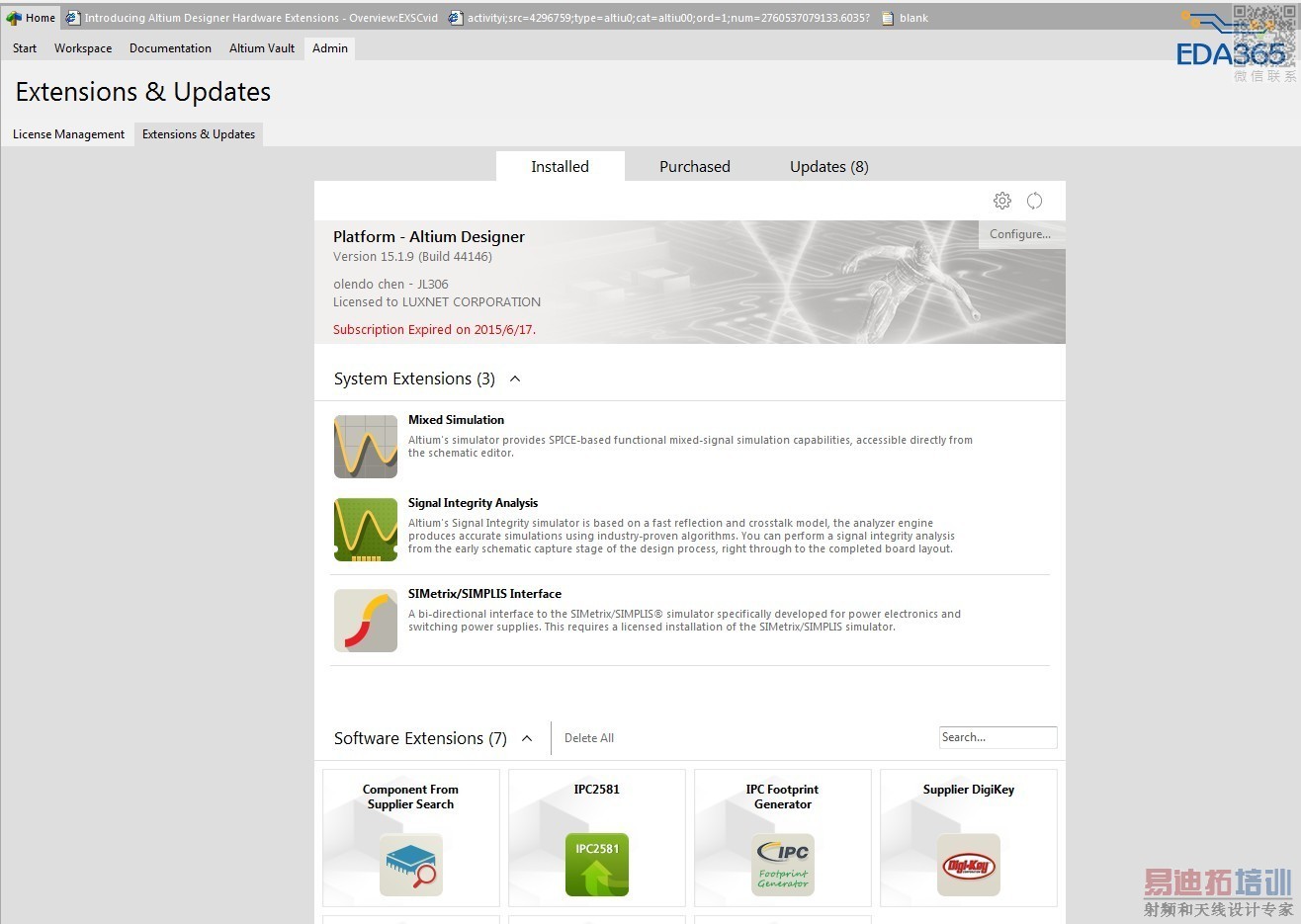

AD版本

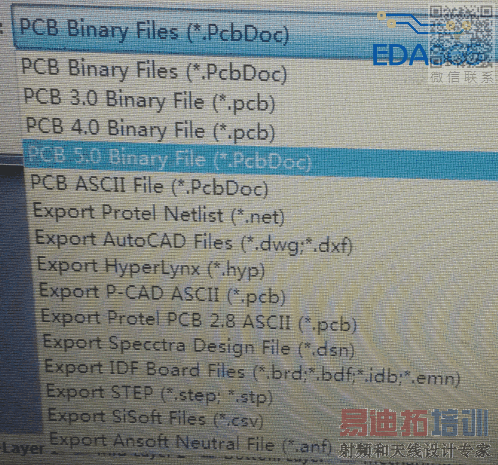

文件格式
谢谢
基本上在軟體安裝時就會需要你去指定你想要的輸出格式有哪些?
軟體安裝默認為部分選取,一般我安裝時候會選擇全選
既然你已經安裝完成,你也可以從AD圖片裡面再進行後安裝
另外AD的疊構,轉入到ADS時,會發生疊構參數不正確
只需要在另外key in
我使用的是 15.1.9版本
:victory:
赞一个,
