ADS2019原理图无法添加微带线介质板控件

本人ADS菜鸟一枚
仿真的步骤都是跟着徐兴福的《ADS2011射频电路与仿真实例》做的。
是用ATF45143做一个LNA。
其中一个步骤是电路原理图中添加微带线介质板控件，但是我点击那个控件就会报错，我也不太理解那个报错的意思。
已经把整个工程重做两遍了，还是在这个地方卡着了，求各位大神帮帮我，谢谢了
报的错误是：
ERROR: Error placing component "ads_tlines:MSUB:symbol"
Library "LNA_ATF54143_lib" has layout layers defined, but the units and resolution are not defined. Please use the Technology Dialog to complete the layout technology before creating a layout or substrate.

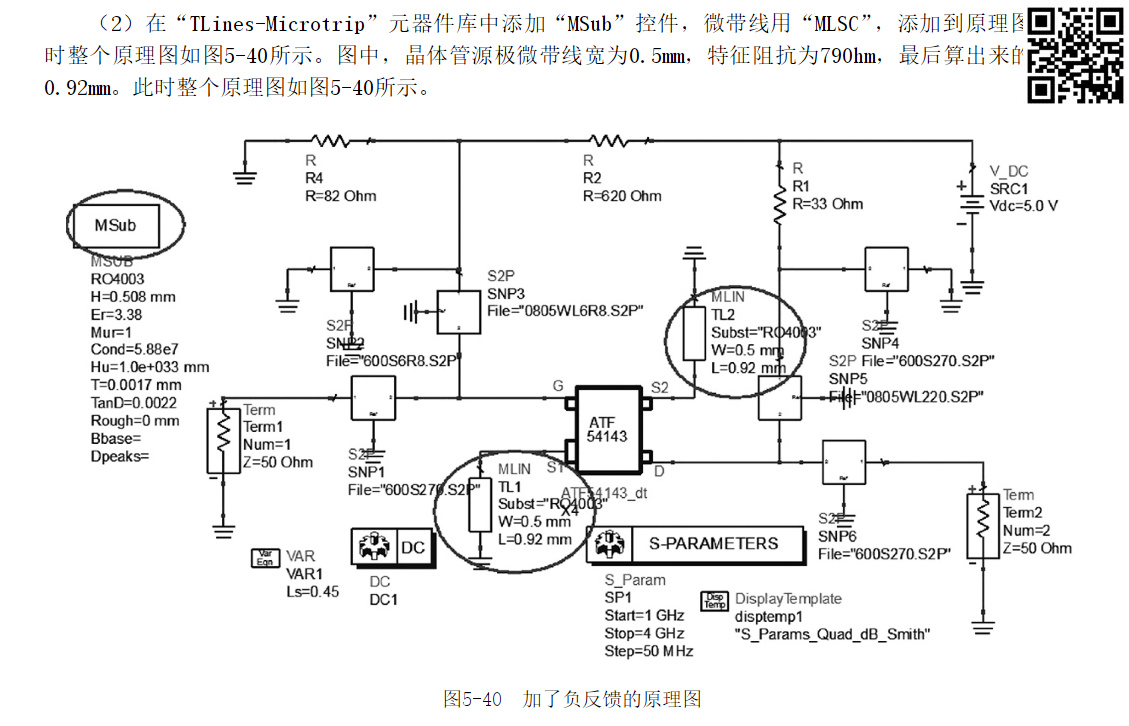

这是书上的步骤

这是我画的原理图

新开一个project，直接放入MSUB,会出现 choose layout  technology窗口，就不会error
可能可以解决。
要是有直接在旧project里处理的方法 请告诉我 谢谢

其实就是 工艺technology 选择的问题。

解决了
在原工程下新建一个原理图文件，然后要先将微带线介质板控件放上去，然后选择和这个芯片一样的单位，再把电路复制上去，就不会报错了
