ADS版图原理图联合仿真时都报pins错误,求解?

录入:edatop.com    点击:
求问大神们,每回ADS版图原理图联合仿真时都报pins错误,如何处理?
从原理图生成的版图过程中未使用变量。
下面是报错截图,感谢指点。





管脚没有设置对。


从原理图生成版图,版图里加端口仿真的结果还可以,生成symbol再放到原理图就出错了。
就是说:版图仿真里是对的,联合仿就出问题

改了之后就没有问题了,但是如果图形太复杂那岂不是很麻烦,难不成要把各尺寸重新定义一遍?

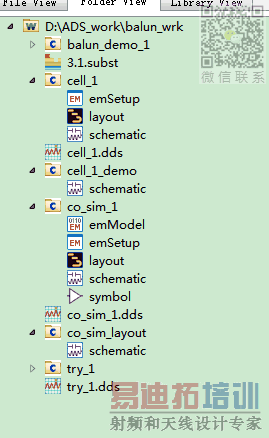

如下是测cell结构图的截图:


主页面那里的cell截图:


试试这个按钮,选择下仿真模型,看是不是这个问题

OK,好了,感谢

怎么解决的   我也出现同样的问题
