学习《ADS设计实验教程》时关于微带天线匹配的一点疑问

录入：edatop.com 点击：

在学习论坛中的资料《ADS设计实验教程》时，教程中在仿真得到微带天线，在其谐振频率3GHz处的输入阻抗为5.15-j22.1后，就直接利用单枝节匹配电路对微带线进行了匹配。
我的问题有：
1、为什么不需要调整微带贴片的长度，把输入阻抗虚部调到0（也就是贴片的谐振状态），再进行匹配?如果贴片没有处于谐振状态，它的方向性会较差吧?
2、请问大家设计微带贴片天线，大概步骤是怎么样的?我觉得应该是，理论计算-》仿真贴片调整至谐振-》进行阻抗匹配-》再反复调整。

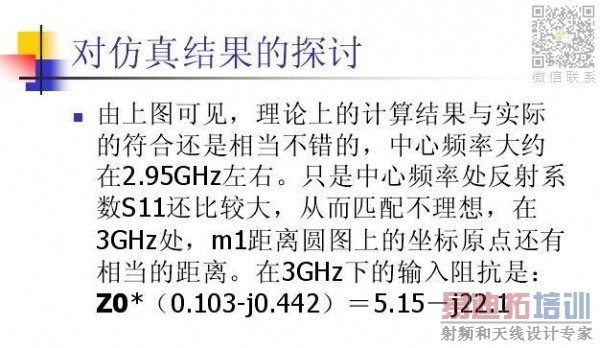

教程中的相关页：

相关教程的链接：
http://www.mwtee.com/forum.php?mod=viewthread&tid=34793

思路没错~书上例子嘛只是为了制作个算例而已，就像应用题一样，很多只是为自己的目的而设置，未必一定要这么做，呵呵。微带天线的话，也许调节自身patch的尺寸已经能够得到不错的结果了。当然，差一点再用匹配网络最终的谐振也能出来，不过从效率的角度来说，不包含匹配网络的原始形式应该是效率最好的，真正是由谐振长度出来的~

谢谢小编热心回复。
