ADS channel sim中眼图的一些问题

录入:edatop.com    点击:

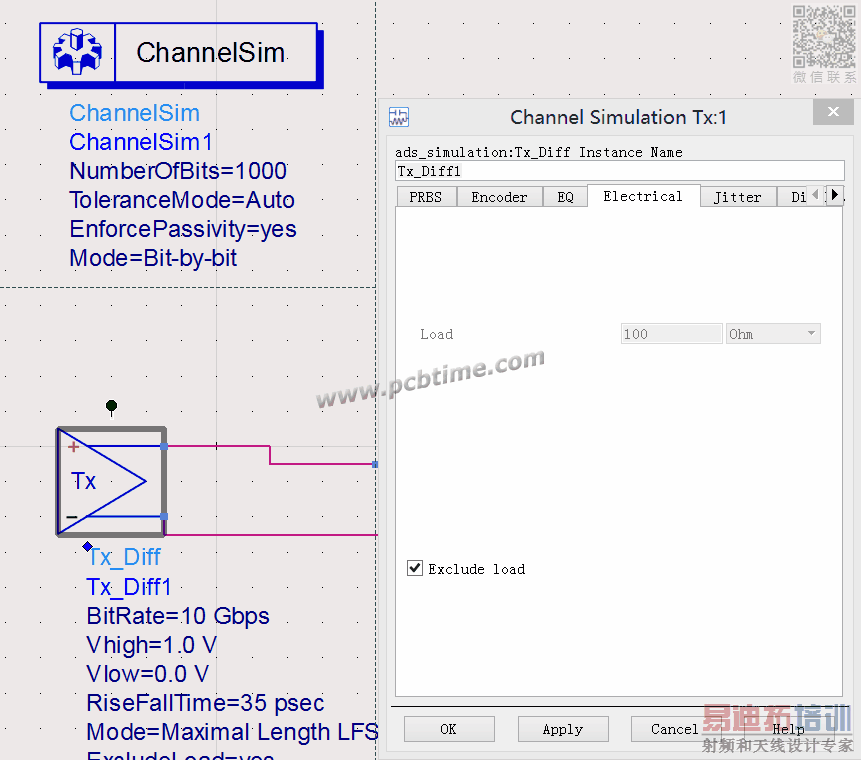

最近在用ADS的channel simulation,发现在TX上的load设置对结果影响非常大,

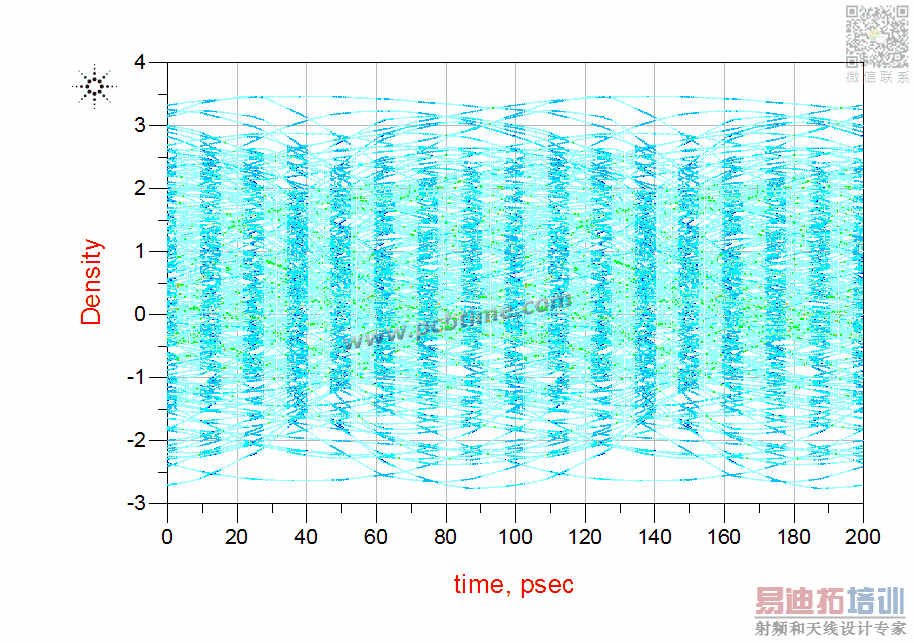

勾选Exclude load之前,眼图如下

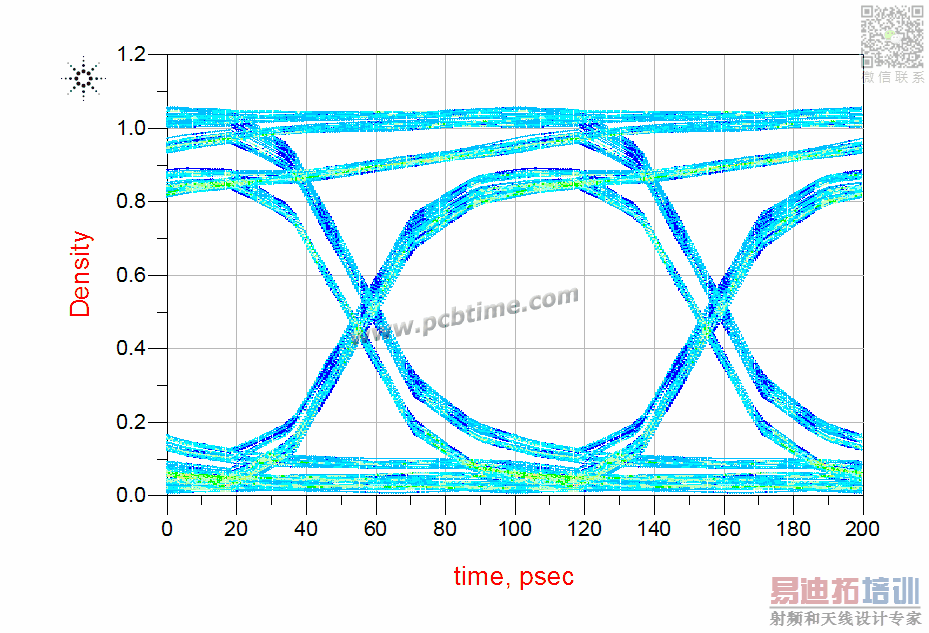

勾上以后眼图如下


这个应该是TX的匹配内阻一类的东西,为何加上和去掉之后眼图的高电平会掉一半,而且明显眼图质量变好了呢,在实际测量中又该是那种情况更贴近呢?请各位帮忙看一下。
最后,有人遇到过在exclude load后,眼图变成由一根细线围成的眼的情况么?

勾选之前,驱动阻抗时100欧姆,源端分压,1V变成0.5V。同时,源端阻抗匹配。没有反射。
勾选之后,驱动阻抗相当于0,源端不分压,1V还是1V。同时,源端阻抗严重失配,全反射。
RX端也有这个选项。假如你吧两个exclude load都打钩的话,来回反射就看不到眼图了。

实际情况是,源端阻抗通常是100欧姆,有些器件会是85或者90欧姆。

以上结论同时适用于负载端

受教了,TX和RX都勾上眼图就变成这熊样了,小编屌爆了


···我年纪轻轻的··那啥还没爆····

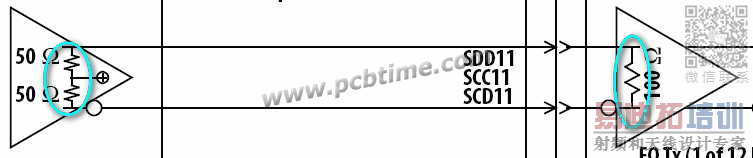

补一张图



小编提了个好问题,又是一篇不错的文章

以上结论同时适用于负载端

这图是哪的?可否分享一下啊


貌似匹配之后结果比实际偏好,如何解释?

一直找不到眼图出不来的原因,现在找到了,谢谢了
