ADS设计威尔金森功分器的问题
录入：edatop.com 点击：
用ADS设计一个中心频率为2.4GHz的威尔金森功分器，原理图中一般微带线的长度L初始值设定为多少合适？
我的原理图仿真结果如下：

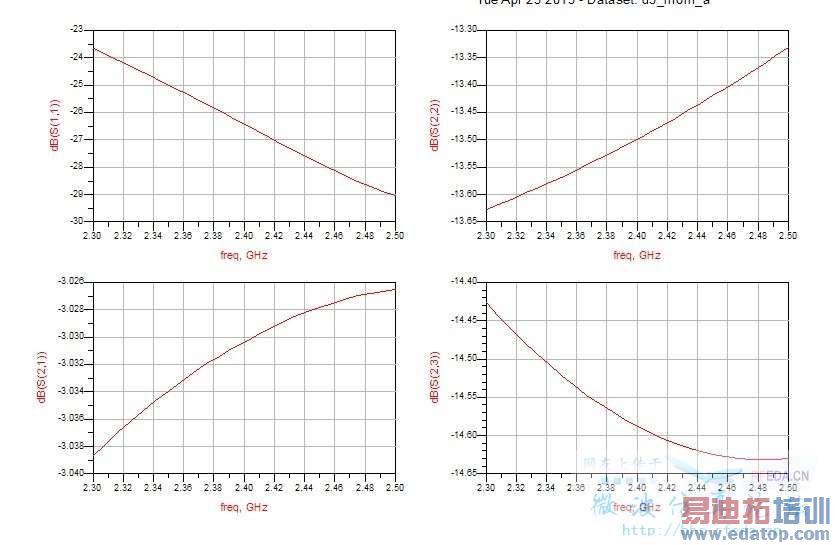

但版图仿真就变成这样了：
请问我要怎么修改我的原理图和优化呢？试了几次都找不到窍门，还请有经验的大神指教一二！
我的原理图是这样的：
我的原理图仿真结果如下：
但版图仿真就变成这样了：
请问我要怎么修改我的原理图和优化呢？试了几次都找不到窍门，还请有经验的大神指教一二！
我的原理图是这样的：
网友回复:
你先计算一下长度，然后再优化！生成版图后会有变化的，在生成的版图里再优化！
楼主留言：
在生成的版图里怎么优化？不是返回原理图中优化吗？
网友回复:
