天线设计之WIFI

录入:edatop.com    点击:

清明小长假结束了,大家是否调整好状态准备工作了呢?本期内容以WIFI2.4G为例,教大家如何规划天线的空间。


随着市场竞争的加剧,硬件设备正以集成化的方向发展。天线也由外置进化内置再进化到嵌入式,我们先来介绍这类应用的天线种类:

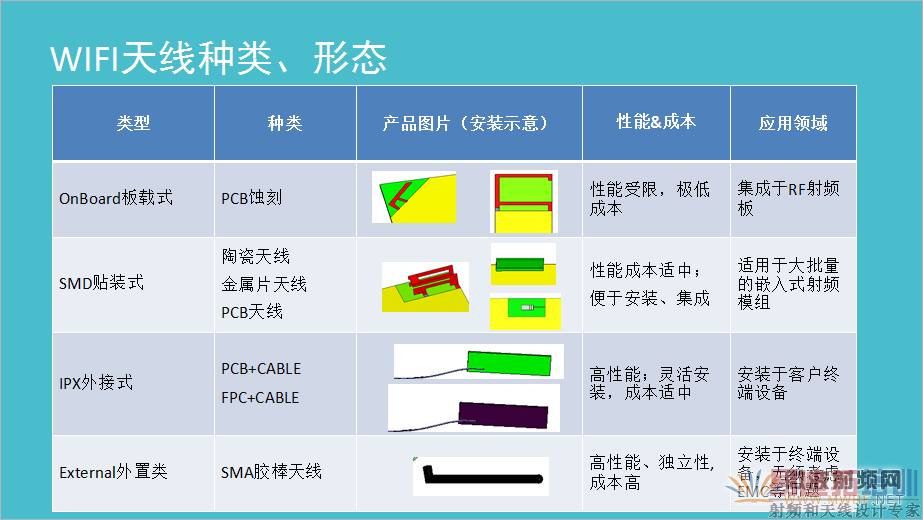

⑴ On Board板载式:采用PCB蚀刻一体成型,性能受限,极低成本,应用于蓝牙、WIFI模组集成;

⑵ SMT贴装式:材质有陶瓷、金属片、PCB,性能成本适中,适用于大批量的嵌入式射频模组;

⑶ IPX外接式:使用PCB或FPC+Cable的组合,性能优秀,成本适中,广泛应用于OTT、终端设备;

⑷ External外置类:塑胶棒状天线,高性能,独立性,成本高,应用于终端设备,无须考虑EMC等问题;

温馨提示:由于图片文件较大,请在WIFI环境下阅读。

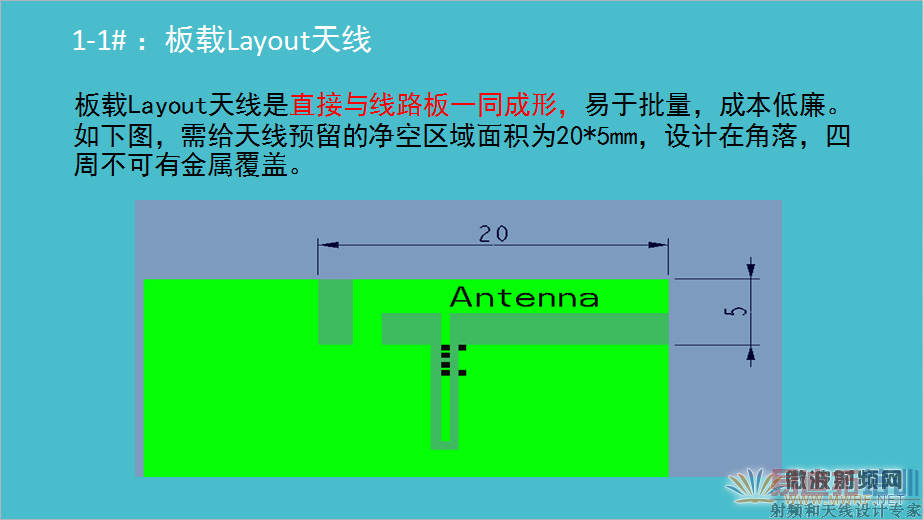

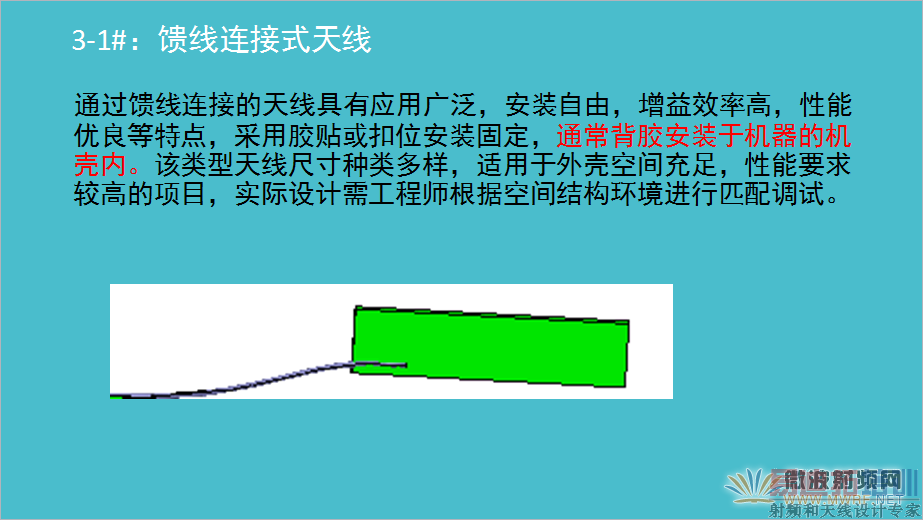

外置天线大家都很熟知了,我们直接看看三类内置天线需要的空间:

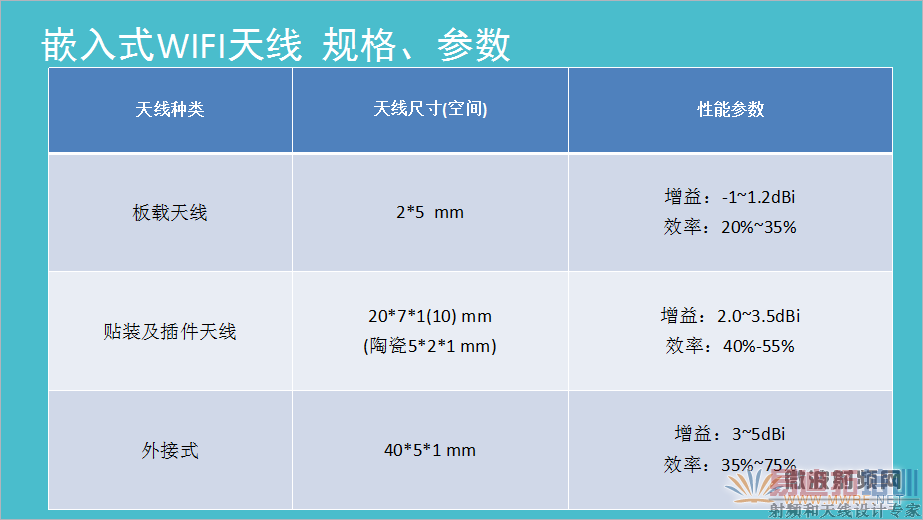

再来总结一下空间要求和性能指标:


以上就是WIFI2.4G的天线设计参考啦!如果大家有什么疑问可以通过下方的联系方式找我们咨询,下期再见!
