采用介质谐振器元件设计的紧密封装的毫米波MIMO天线阵列

录入:edatop.com    点击:

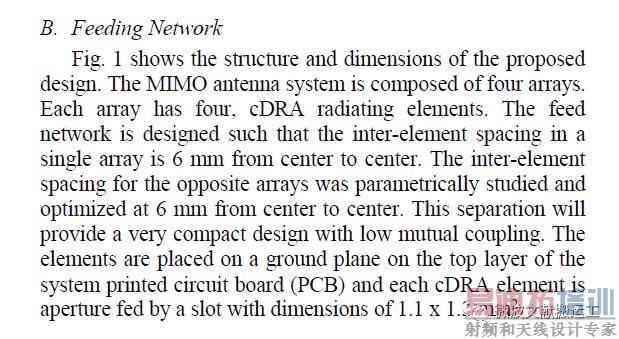

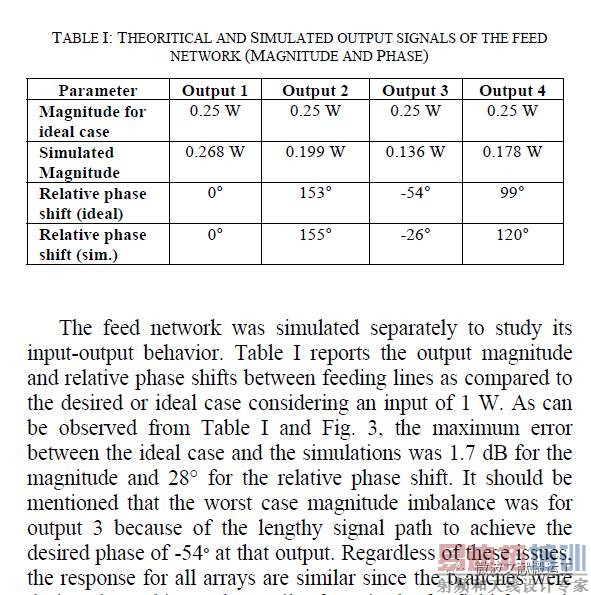

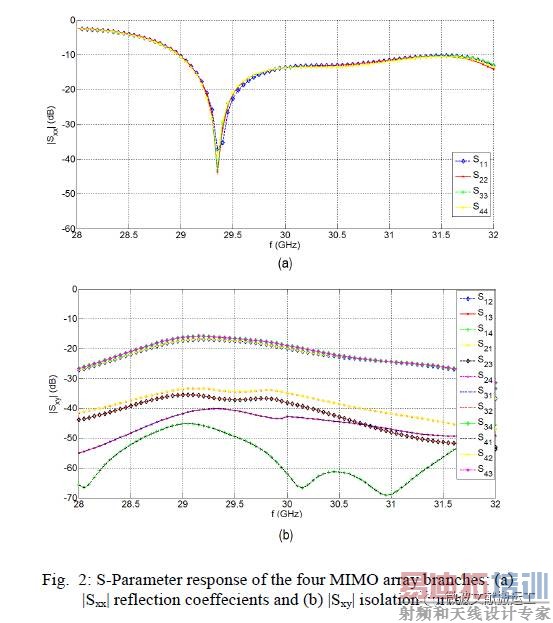

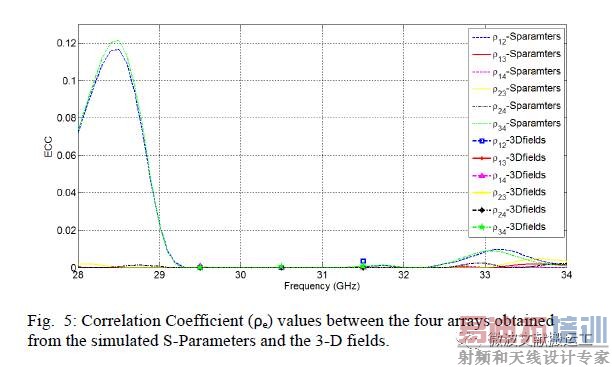

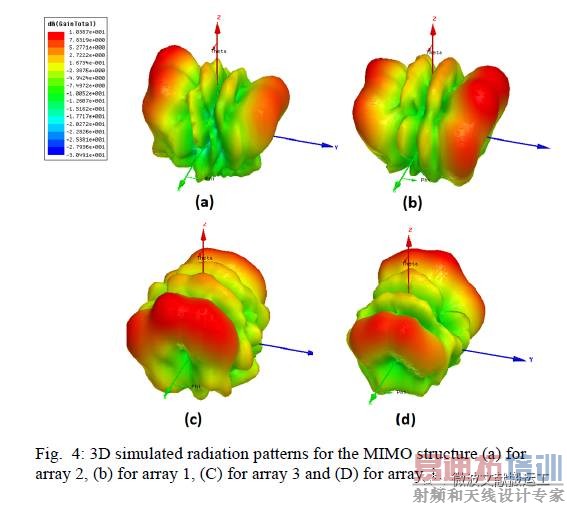

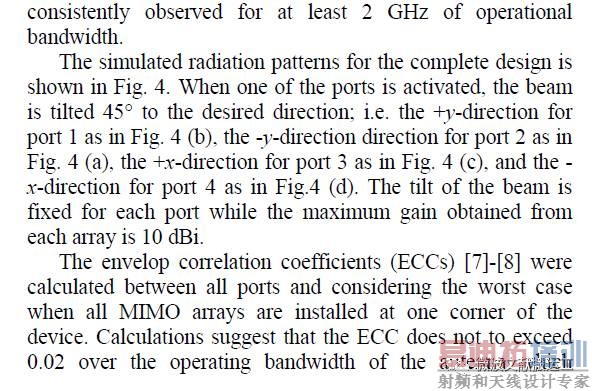

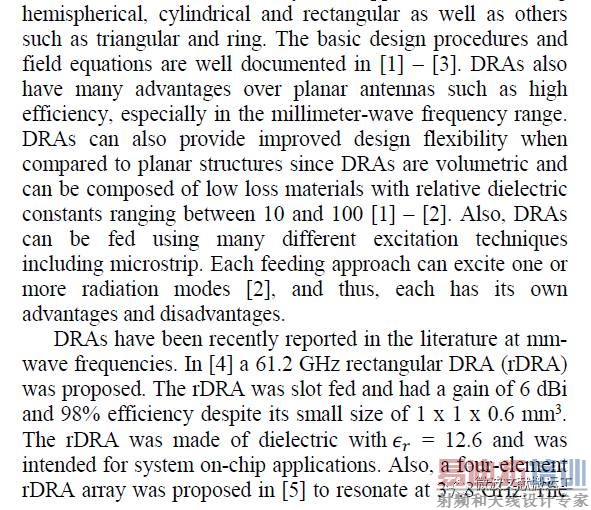

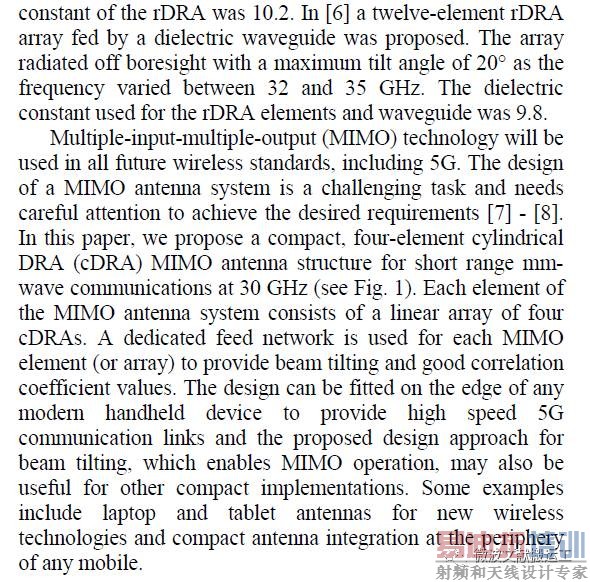

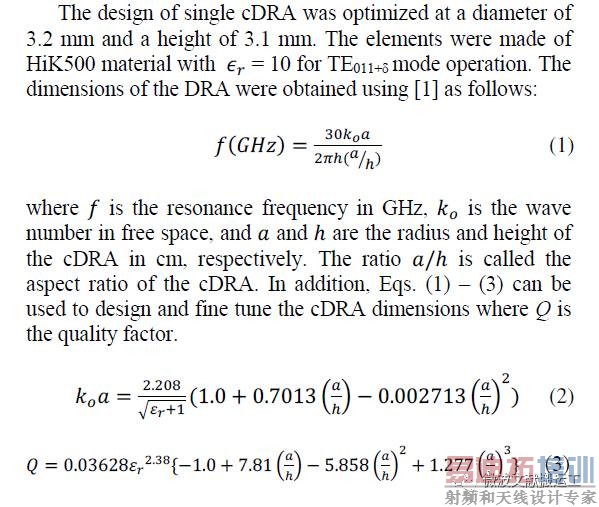

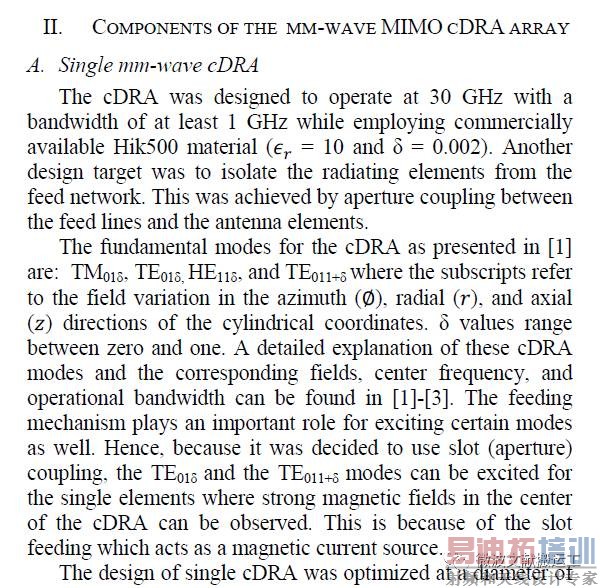

摘要:毫米波(mm波)介质谐振器(DR)多输入多输出(MIMO)天线系统。 MIMO结构由四个阵列组成,每个阵列在四个相反的一个中辐射方向。 每个阵列由四个圆柱形DR组成天线元件(cDRA)以30 GHz工作在小数带宽至少为6.7%。 元件经由槽馈送耦合将辐射元件与馈电隔离网络。 此外,MIMO系统中的每个阵列具有固定和倾斜波束能够实现良好的MIMO操作,这是由一个基于无源微带的馈电网络实现。 这四个数组是紧密地包装在两对中,每对仅占据20×10x 3.1 mm3在PCB的顶层。 提出的天线可用于支持5G数据链路的紧凑型移动设备。

索引术语 - 天线阵列,介质谐振器,mmwave,cDRA,MIMO。


=============================================================
