天线知识-菱形天线

菱形天线是一个等边平行四边形形状的天线。一般来说，它有两个相反的锐角。倾斜角θ近似等于90°减去主瓣的角度。菱形天线以行波散热器为原则。它以菱形或菱形的形式布置，并且水平地悬挂在地球表面上方。

频率范围

菱形天线的工作频率范围约为3MHz至300MHz。该天线工作在HF和VHF范围。

菱形天线的构造

菱形天线可以被认为是两端连接形成钝角的V形天线。由于其简单易用的施工，它有很多用途 -

• 在HF发送和接收

• 商业点对点通信

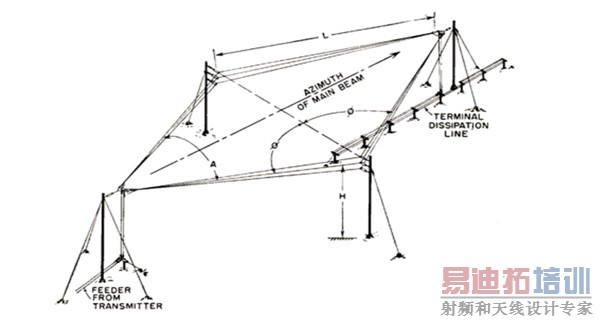

菱形天线的构造呈菱形，如图所示。

菱形的两边被认为是双线传输线的导线。当这个系统设计得当时，沿辐射主轴的辐射集中。实际上，功率的一半在天线的终端电阻中消散。其余的电源被辐射。浪费的Grav有助于小裂片。

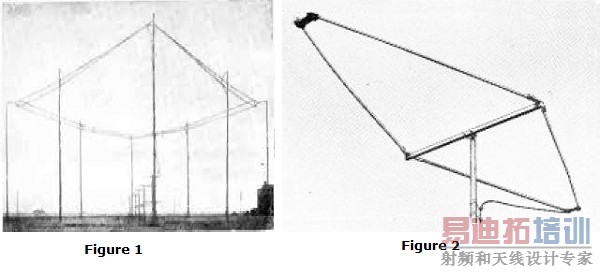

图1显示了在过去日子中点对点通信的菱形天线的结构。图2显示了这些天使用的用于电视接收的菱形UHF天线。

来自菱形天线的最大增益是沿主轴的方向，其通过馈电点终止于自由空间。从水平菱形天线获得的极化是在水平的菱形平面。

辐射模式

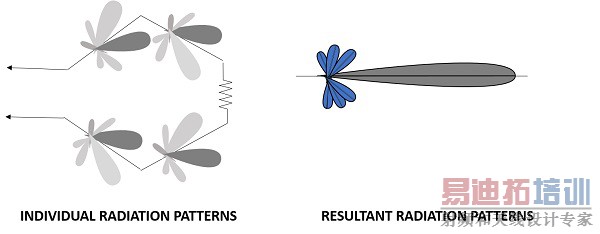

菱形天线的辐射图如下图所示。所得到的模式是辐射在天线的所有四个腿处的累积效应。该图案是单向的，而通过去除终端电阻可以使其成为双向的。

菱形天线的主要缺点是辐射部分不与主瓣组合，导致相当大的旁瓣具有水平和垂直极化。

优点

以下是菱形天线的优点 -

• 输入阻抗和辐射图相对恒定

• 可以连接多个菱形天线

• 简单有效的传输

缺点

以下是菱形天线的缺点 -

• 终端电阻器功耗损耗

• 要求空间大

• 重传传输效率

应用

以下是菱形天线的应用 -

• 用于HF通信

• 用于长距离天波传播

• 用于点对点通信

使用长丝的另一种方法是通过弯曲并将线制成环形图案并观察其辐射参数。这种类型的天线被称为环形天线。
