天线半波偶极子

偶极天线被切割并弯曲以有效辐射。用作偶极子的总线长度等于波长的一半（即l =λ/ 2）。这样的天线称为半波偶极天线。由于其优点，这是天线使用最广泛。它也被称为赫兹天线。

频率范围

半波偶极子工作的频率范围约为3KHz至300GHz。这主要用于无线电接收机。

半波偶极子的构建与工作

它是正常的偶极天线，其工作频率是其波长的一半。因此称为半波偶极子天线。

偶极子的边缘具有最大电压。该电压本质上是交替（AC）。在电压的正峰值时，电子趋向于在一个方向上移动，而在负的峰值处，电子沿另一个方向移动。这可以通过下面给出的数字来解释。

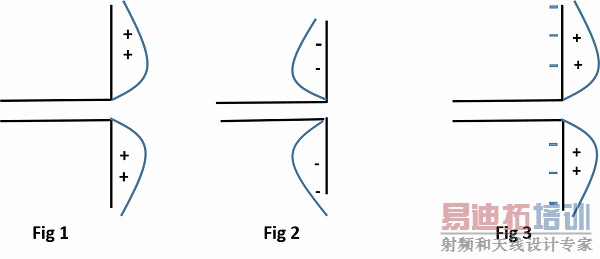

上图显示了半波偶极子的工作。

• 图1示出了当诱导的电荷处于正半周期时的偶极子。现在电子往往朝向电荷移动。

• 图2显示了带负电荷的偶极子。这里的电子倾向于远离偶极子。

• 图3显示了具有下一个正半周期的偶极子。因此，电子再次向电荷移动。

其累积效应产生变化的场效应，其以相同的图案产生辐射。因此，在输出电压模式的周期之后，输出将是有效的辐射。因此，半波偶极子有效地辐射。

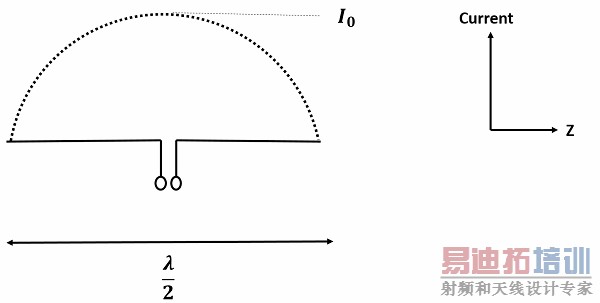

上图显示了半波偶极子中的电流分布。半波偶极子的方向性为2.15dBi，相当好。其中，"i"代表各向同性辐射。

辐射模式

该半波偶极子的辐射图在H平面上是全向的。对于诸如移动通信，无线电接收机等的许多应用是理想的

上图表示H平面和V平面中半波偶极子的辐射图。

偶极子的半径在这个半波偶极子中不影响其输入阻抗，因为这个偶极子的长度是半波，它是第一个谐振长度。天线在其谐振频率处有效工作，其谐振频率发生。

优点

以下是半波偶极天线的优点 -

• 输入阻抗不敏感。

• 匹配传输线阻抗。

• 长度合理

• 天线的长度与尺寸和方向性相匹配。

缺点

以下是半波偶极天线的缺点 -

• 由于单一元素没有太多的有效性。

• 它可以更好地组合使用。

应用

以下是半波偶极天线的应用 -

• 用于无线电接收机。

• 用于电视接收机。

• 当与其他人一起工作时，用于各种应用。
