Small Shielded Loop Ant

录入:edatop.com    点击:

Loop Ant 或許大家已經耳熟能詳。不過談到 Small Loop 就可能比較陌生了。的確, Small Loop 算是比較另類的天線,它的主要用途不是用來縮小天線 Size,也不是拿來 發射信號(雖然也可以這麼用),而是用來尋找信號來源 (Radio Direction Finding, RDF)。

Small Loop 的一般定義為天線本體長度小於 0.1~0.085 λ,小於 0.1 λ也好,小於 0.085 λ也好,它的重點是在天線上的電流必須要同相,而有時候天線長度介於 0.1~0.085 λ時並不一定同相,所以嚴格的定義應該是小於 0.085 λ。

Pattern of Small Loop

圖一

Small Loop 的電波場型如圖一,像是一個 8 字,在 Loop 往外的方向收訊最好,在與 天線垂直的方向上幾乎收不到訊號,收訊最好與最差的信號強度值可達 30dB,由圖形 上可以看出收訊較好的角度相當寬廣,而收訊不良的角度甚為尖銳,所以用 Small Loop 來尋找訊號方向的方法是設法使天線收不到這個特定信號,那麼信號就在與天線 垂直的方向上。

由於周遭環境對 Small Loop 的電波場形有極大的影響(例如 Loop 的一端靠牆一端不 靠牆),解決的方法就是在 Loop 的週圍加上一層均勻的屏蔽,信號則藉由感應的方式 進入 Loop,如圖二,可以想見,製作這種天線最好的材料為同軸電纜。

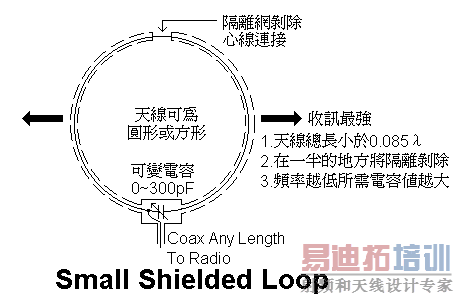

Small Shielded Loop

圖二

筆者自設台以來,即飽受室外電力系統的雜訊干擾。我的電台外面有一支電線桿,電線 桿上有一個變壓器將約 3KV AC 轉換成 110V 與 220V,而我在 14MHz 使用 Dipole 通 常可以收到 S5~S9 的雜訊 (NB OFF 時),NB ON 時雜訊約為 S3~S7,為了確定雜訊的 確是由這個變壓器產生的,便利用 RG-58A/U 的同軸電纜及 AM 收音機的調諧電容做了 這個 Small Shielded Loop。

我所做的 Loop 總長為 1.2m,大約可以使用在 21MHZ 以下的頻率。做好之後一試之下 果如所料,每當與 Loop 垂直的方向對著這個變壓器的時候,就收不到雜訊。Bango! 這個變壓器就是罪魁禍首。

Small Shielded Loop 的使用方法是

  1. 轉動天線使它可以收到信號。
  2. 調整 VC 使收到的信號最強。
  3. 轉動天線找到收訊最差的方向,標定信號方向。
  4. 換幾個位置測試,標定信號的正確來源。

使用這支天線的另一個收穫是用它來收聽短波廣播。原先因為雜訊太大,即使是很強的 廣播信號也覺得收聽音質不佳,因此利用 Small Shield Loop 將雜訊去除(真的可將 雜訊衰減 30dB 以上),雖然廣播信號可能並不在收訊最好的方向上,但因為 S/N 提 高,收聽到的音質動態範圍變大,非常好聽。用它在 8MHz 收聽海岸電台的 CW 信號, 那種感覺真是愉悅,沒訊號的時候就好像沒接上天線一樣的安靜,有 CW 信號時,滴滴 答答清脆悅耳。如果能將 VC 改為遙控操作配合馬達裝在室外,那就更完美了。


来源:BV3FG / Robert Suen,https://www.qsl.net/bv3fg
