ALN-9662(UHF)标签天线设计

录入:edatop.com     点击:

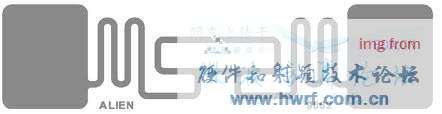

我刚接触HFSS,打算设计ALN-9662(UHF)标签天线,用HFSS做仿真,模型图按下面的样子画的,现在有两个问题请教大家
1.该模型应该采用哪种激励类型?集总端口激励还是波端口激励?
2.信号传输端口面应该怎样设置?请高手多多指教,非常感谢
\

该IC 的模型是双端口激励类型,是和射频单端口(50欧)信号端口有区别的。传输端口应选择双端口设置。输入阻抗大概在30多欧+共轭阻抗。要查ALN的技术参数。

十分感谢您的解答,请问双端口激励应该怎样设置?请多指教

您好,请问双端口应该怎样设置?

lumped port excitation
impedance 设很大的虚部 类似 20+200j

就设置集总端口,H3的阻抗设置是27.4+201j

基于915M

alian的
沃尔玛推荐的标签之一
值得好好研究研究
