基于耦合线左右手复合传输线的频扫天线阵设计

录入:edatop.com    点击:

1.简介

左手材料(Left-Hand Material)也被称为双负媒质或者负折射率物质,是一类在一定的频段下同时具有负的介电常数和负的磁导率的材料。左手材料的思想最早由前苏联人V.G.Veselago提出,电磁波在左手材料中传播时,电场、磁场和波矢量满足左手螺旋关系,同时相速度与能流方向相反。随着近年研究的深入,左手材料发展迅速,在很多领域得到应用。2002年,UCLA的Itoh教授等人提出了左右手复合传输线(CRLH TL)理论,利用微波元件制成人工的左右手复合传输线。这种结构具有较低的插入损耗和较宽的带宽,并具有相位超前等特性,在工程中有很大的应用前景。

相控阵雷达是雷达技术发展一个极为重要的方向,而频扫天线技术是相控阵雷达技术最为关键的部分之一。常规的频扫天线多采用慢波结构提供相位变化进行扫描,但是微带线损耗较大,很大的影响了天线的增益。已有的研究证明,利用左右手复合传输线代替慢波线实现串行功分器具有带宽宽、体积小、插入损耗小的优点。但是常规的利用交指电容结构的左右手复合传输线,交指电容值很难做大,限制了这种传输线在低频部分的使用。2009年,Amr M. E. Safwat提出了一种基于微带耦合线的左右手复合传输线(CL-CRLH TL),这种传输线具有更宽的频率范围,能够提供更多的相位超前,损耗更小,结构简单易于实现。本文提出一种新型频扫天线阵列,利用耦合线左右手复合传输线构成串行馈电网络,可以扩展天线阵的频带范围,降低损耗、提高天线阵的增益,并且具有很大的角度扫描范围。天线阵各阵元采用非均匀馈电方式,可以降低天线的旁瓣电平。本文设计的八元频扫天线阵列,在工作频带内扫描角度可达到-40°~10°,增益14dB,旁瓣电平低于-20dB。

2。频扫天线阵设计

2.1 耦合线左右手复合传输线设计

耦合线左右手复合传输线单元结构如图1所示[5],是将耦合微带线的两个端口短路变形后得到,将图1所示的单元结构周期连接即可形成左右手复合传输线。本设计中将七个单元结构周期连接,并与一段微带线相连构成左右手复合传输线,如图2所示。

\

图1 耦合线左右手复合传输线单元结构

\

图2 耦合线左右手复合传输线

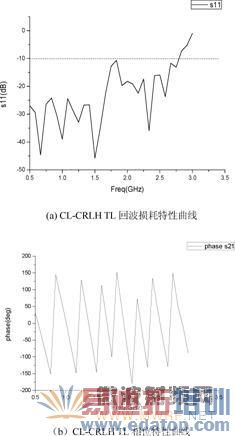

介质基板介电常数为2.65,厚1.5mm,仿真结果如图3所示。其中图3(a)为耦合线左右手复合传输线回波损耗特性曲线,由图可知该传输线有很宽的工作频带,并且在低频的损耗也很小,在0.5GHz~2.79GHz频率范围内回波损耗均小于-10dB。图3(b)为相位特性曲线,由图可知在其工作频带内有相位超前的特性,并且有很大的相位变化率。在1.25GHz~1.4GHz频率范围内相位变化范围为129°~ -29.8°。

\

图3 CL-CRLH TL仿真结果

2.2 串行馈电网络设计

天线阵采用串行功分器作为馈电网络,串行功分器主干为左右手复合传输线,并在功分器各级和输出端口都匹配到50Ω,其结构如图4所示。

串行功分器可以认为是T型结功分器的级联,单节T型结功分器结构如图5所示。T型结功分器满足如下关系:

\

;

\

其中\为输入端口特性阻抗,\分别为两个输出端口特性阻抗,\分别为两个输出端口的输出功率。

\

图4 馈电网络结构

\

图5 T型结功分器结构

串行馈电网络中横向的阻抗变换采用\阻抗变换器,纵向的阻抗变换采用单短截线匹配枝节进行匹配。各个阵元采用非均匀馈电,功分器的输出端口功率分配满足切比雪夫分布。根据端口功率分配的情况以及前述的T型结功分器功率与特性阻抗的关系,可以计算得出馈电网络中各个阻抗变换部分的参数。

2.3 天线阵设计

以前述的串行功分器作为天线阵的馈电网络,单元天线与馈电网络之间通过SMA接头连接。单元天线采用微带馈电型准八木天线。为了保证在大角度扫描时单元天线有足够的增益,使用单元天线的H面进行扫描。单元天线所在平面与馈电网络平面保持垂直。天线阵的实物如图6所示,介质基板介电常数均为2.65,厚1.55mm。

\

图6 八元频扫天线阵实物图

八元频扫天线阵的仿真结果如图7所示,其中图(a)为天线阵回波损耗特性曲线,由图可知在1.22GHz~1.48GHz频带内回波损耗小于-10dB。图(b)为天线阵频扫特性曲线,由图可知天线阵扫描角度可以到达-40°~10°,天线阵增益为13dB~ 14.7dB,在扫描角度范围内旁瓣电平可以达到-24dB。

\

(a)天线阵回波损耗仿真结果

\

(b)天线阵频扫特性曲线

图7 八元天线阵仿真结果

3 测试结果

对八元频扫天线阵实物进行测试,测量天线阵的回波损耗以及方向图。

用安捷伦E8363B型矢量网络分析仪测量天线阵的回波损耗,测量结果如图8所示。由图可知在1.2GHz~1.5GHz频带内回波损耗小于-10dB,1.25GHz~1.4GHz频带内回波损耗小于-18.5dB。

天线阵方向图测试结果如图9所示,由测试结果可知,频率从1.25GHz变化到1.4GHz,扫描角度相应从-40°变化到10°。

天线阵的测试结果与仿真结果符合较好,在工作频带内天线阵有良好的频扫特性,扫描角度范围大、损耗小。

\

图8 天线阵回波损耗测量结果

\

图9 天线阵频扫特性

4、结论

本文提出了一种基于耦合线左右手复合传输线的频扫天线阵列,利用耦合线左右手复合传输线构成天线阵的馈电网络。由仿真与实物测试结果可知,该天线阵具有良好的频扫特性。与常规的慢波线结构频扫天线相比,具有体积小、结构简单,工作频带更宽、损耗更小,扫描角度范围更大等优点。天线阵各个阵元采用非均匀馈电的方式可以有效的降低旁瓣电平。
