CST分析结果如何与外部数据进行比较

录入:edatop.com     点击:

下面举例说明将CST微波工作室的仿真分析结果与外部数据进行比较的具体过程:

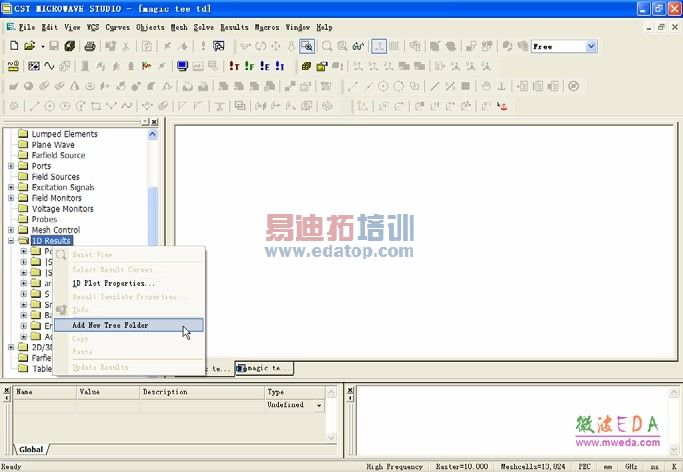

1) 在导航树中选中 1D Results 鼠标右键点击“Add new Tree Folder”。

edatop.com

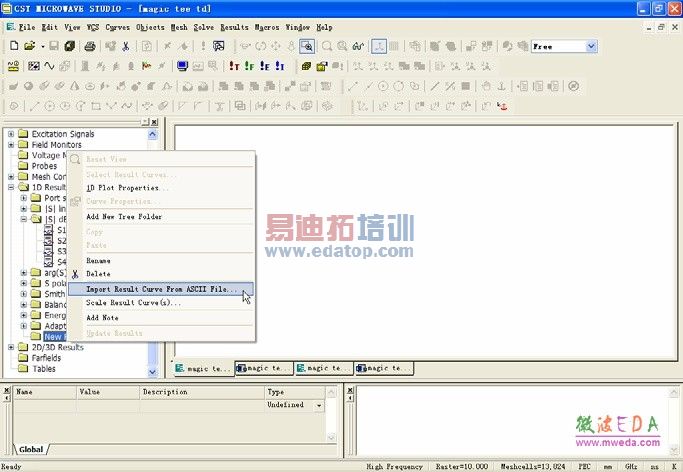

2) 选择该新建文件夹,鼠标右键点击Import Result Curve From ASCII File…。

edatop.com

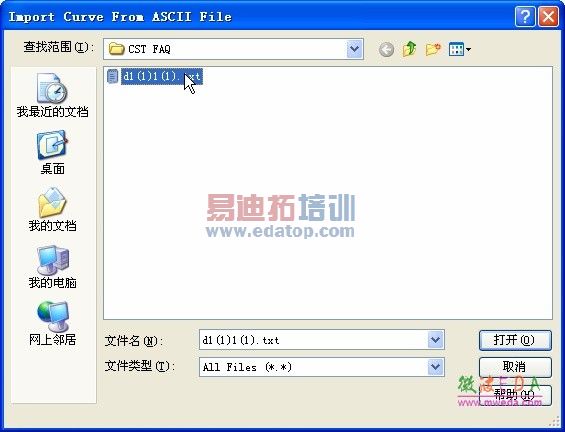

3) 选择所需要导入的外部文件。只要是两列数据的文件都可以都可以当作导入文件。

edatop.com

4) 导入数据后,得到曲线。

edatop.com

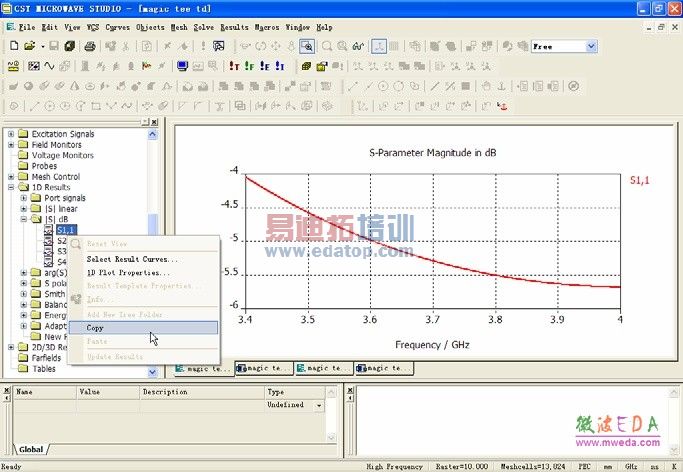

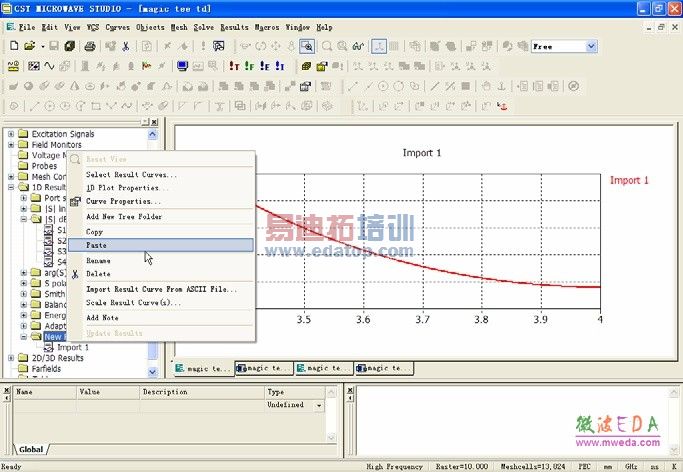

5) 选取 CST 微波工作室®计算所得的结果,鼠标右键点击“copy”(快捷键 Ctrl+C)。然后选中导入文件所在 文件夹(即 New Folder),鼠标右键点击“paste”(快捷键 Ctrl+V)。

edatop.com

edatop.com

6)

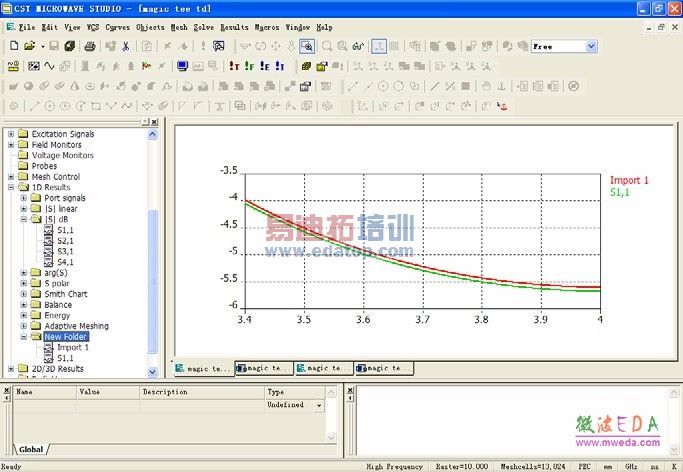

6) 这样就得到了外部导入数据与 CST 微波工作室®计算结果的比较。

edatop.com
