CST微波工作室中定义介电常数为复数的材料

录入:edatop.com     点击:

复介电常数定义:

在CST 中新建一个材料,材料类型设 Normal,在属性Epsilon 中设置介电常数的实部。

注:CST 中定义的是相对介电常数

edatop.com

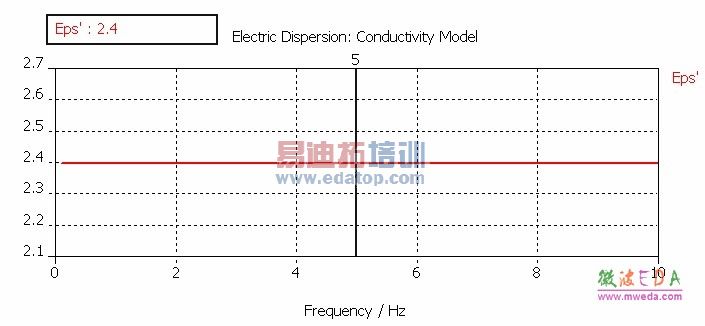

在导航树1D Results Materials中可以看到材料频谱色散曲线(注:显示中的 Eps’并非介电常数,而是相对介电常数

edatop.com

介电常数虚部的定义:

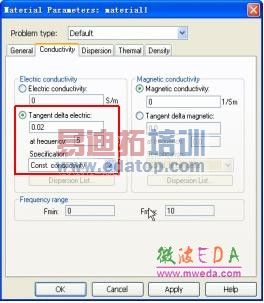

1) 电导率恒定时的定义在Conductivity 选项卡中激活Tangent delta electric,选择Specification Const.conductivity 并输入相应损耗角正切。

edatop.com
