CST后处理S参数结果说明

录入:edatop.com     点击:

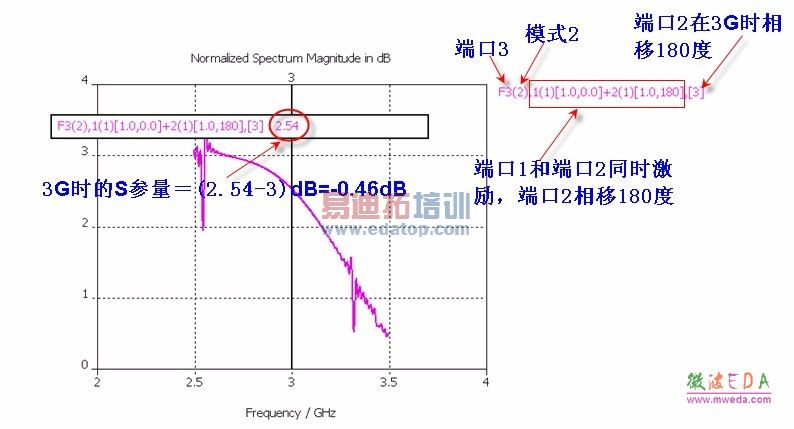

在CST分析结果的1D结果中,即导航树的1D Results 中,S 参数以S  x, y 表示,意义为由端口y 激励,端口 x 收到的能量。如果端口模式超过一个,那么就会在括号里用数字标出。括号里的数字代表了能量模式,其中第一个代表接收端口的模式,第二个代表激励端口的模式。例如S2(3),1(2)表示端口1 的模式2 激励下,端口2 的mode 3接受的能量。
