CST微波工作室网格剖分收敛性分析

录入:edatop.com     点击:

在相差较大的的网格设置下得到不同的结果,如果这些结果吻合的非常好,则说明仿真结果的稳定性和可信程度较高。如果能用完全不同的求解方法得到一致的结果,比如有限积分求解、有限元求解和传输线矩阵求解结果相同,则几乎可以确认仿真的准确性。
    下面主要介绍网格收敛性分析设置,从而确保仿真的稳定性和准确性。
     1) 请选择 Macros > Wizard > Parameter + Mesh Study

edatop.com

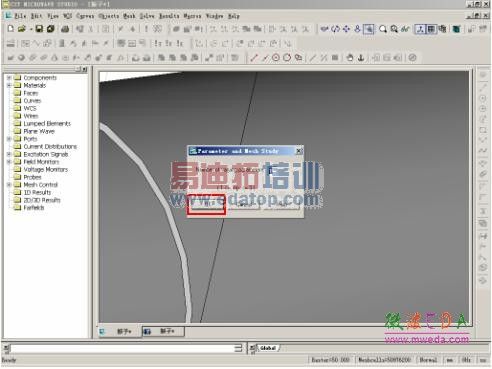

2) 输入变化参量的个数,这里只用网格变量,故输入 1 即可。

edatop.com

3) 选择输入网格的变化范围和步长。

edatop.com

4) 点击 Start Parameter Study 进入下一步

edatop.com

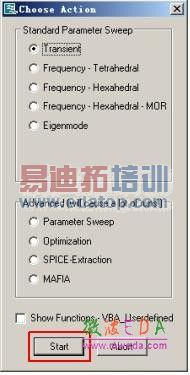

5) 选择所需的求解器,默认为时域求解”Transient” 1.先检查;2 再正式计算

edatop.com
